Bumper assembly - rear - up to 03MY

EXTERIOR FITTINGS

REPAIRS 76-2-15

Bumper assembly - rear - up to 03MY

$% 76.22.52

Remove

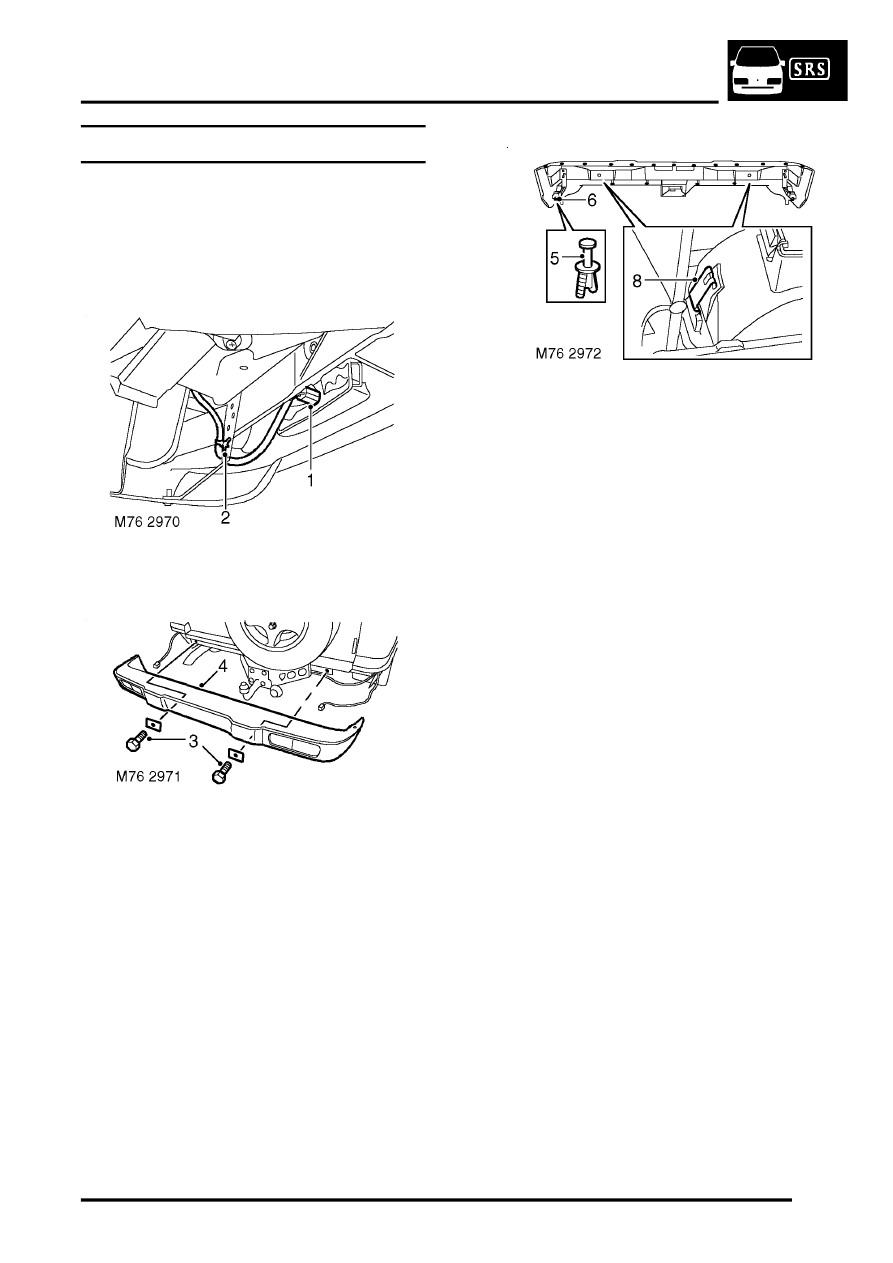

1. Remove both rear tail lamps.

 +

 LIGHTING, REPAIRS, Lamp - tail/

flasher - bumper.

2. Release 2 clips securing rear lamp  harnesses

to rear bumper.

3. Remove 2 bolts securing rear bumper to

chassis and collect 2 plates.

4. With assistance, remove bumper assembly.

NOTE: Do not carry out further dismantling if
component is removed for access only.

5. Remove centres of 19 trim clips securing

bumper armature to bumper valance.

6. Remove outers of trim clips.
7. Remove bumper armature from bumper

valance.

8. Release clips and remove rear lamps from

bumper valance.

Refit

1. Fit rear lamps to bumper valance.
2. Fit armature to bumper valance and  secure

with trim clip outers.

3. Fit centres to trim clips.
4. With assistance, fit bumper assembly to body.
5. Position plates to rear bumper.
6. Fit and tighten bolts securing  rear bumper to

chassis to 45 Nm (33 lbf.ft).

7. Fit 2 clips securing rear lamp harnesses  to rear

bumper.

8. Connect multiplugs to rear lamps.
