Seal - selector shaft

AUTOMATIC GEARBOX - ZF4HP22 - 24

44-26

REPAIRS

Seal - selector shaft

$% 44.15.34

Remove

1. Remove valve body assembly.

 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Valve body assembly.

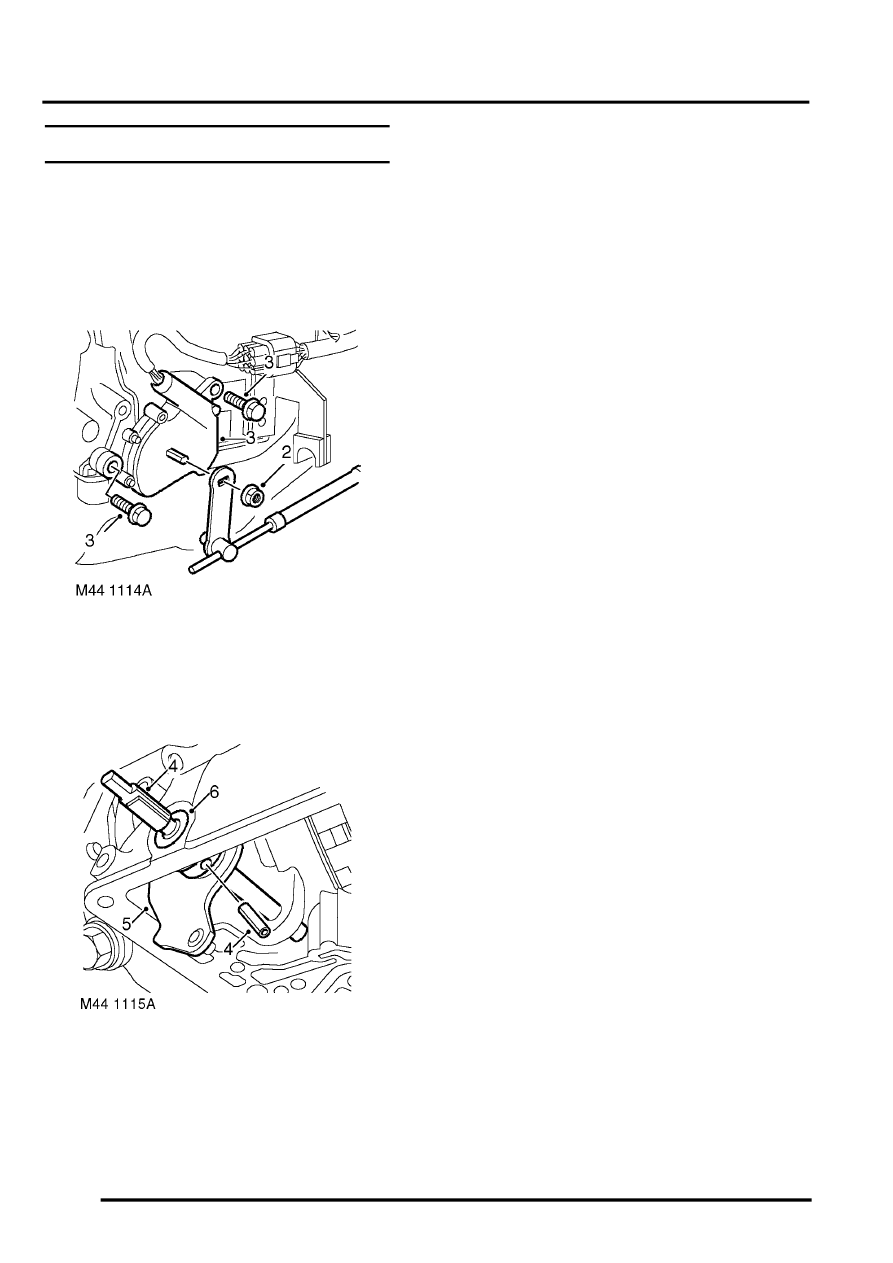

2. Remove nut securing selector shaft lever  and

release lever from shaft.

3. Remove 2 bolts securing gear selector  switch

to gearbox and remove switch.

4. Drift out and discard selector quadrant  roll pin.

Remove selector shaft.

5. Remove selector quadrant and connecting  rod.
6. Remove oil seal taking care not to  damage

seal housing.

Refit

1. Clean shaft and seal housing.
2. Using a suitable adapter, fit new seal.
3. Position selector quadrant and  connecting rod.
4. Position selector shaft and secure to  quadrant

using new roll pin.

5. Fit valve body assembly.

 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Valve body assembly.
