Gearbox - convertor and transfer gearbox - Diesel

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

44-27

Gearbox - convertor and transfer
gearbox - Diesel

$% 44.20.04.99

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise vehicle on a ramp.
4. Remove starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - diesel.

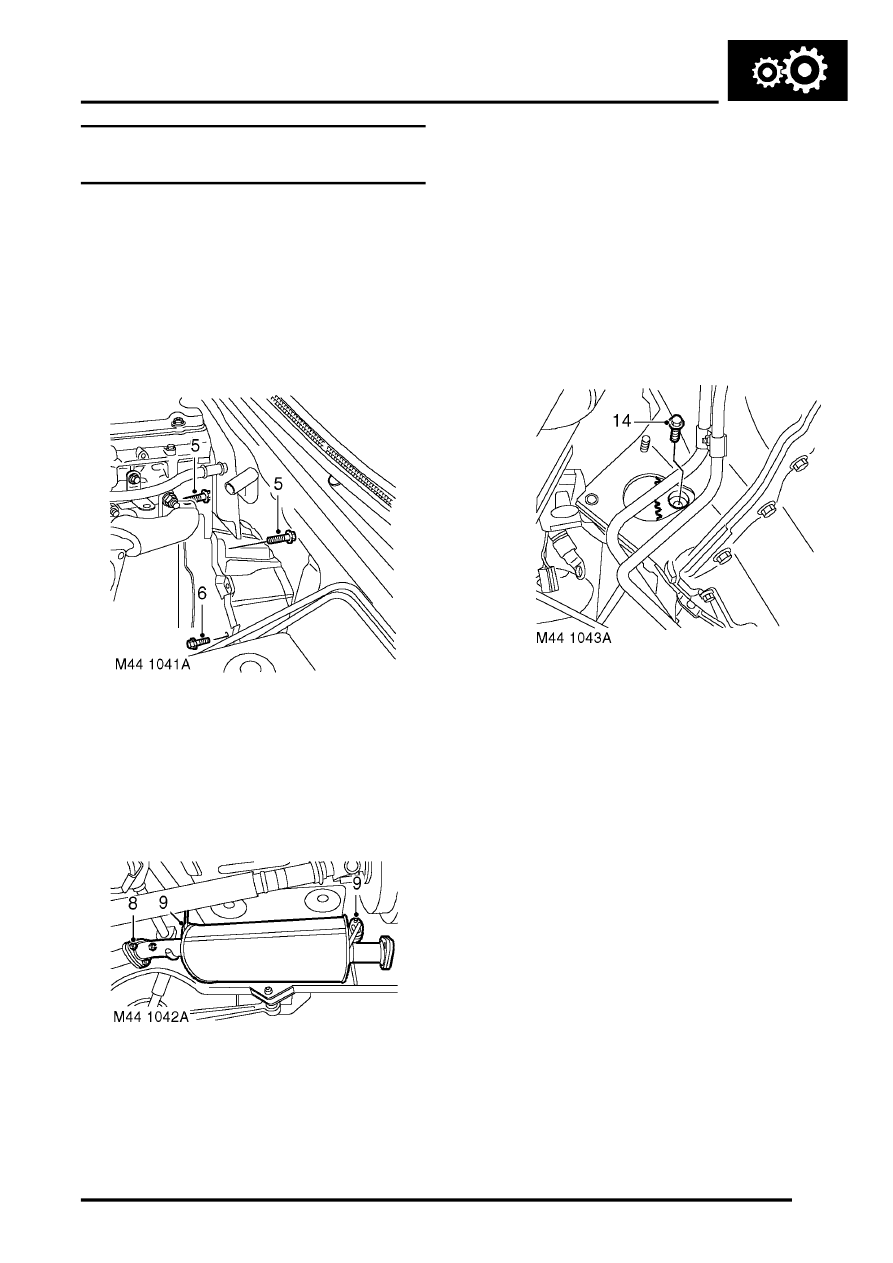

5. Remove 2 upper bolts securing gearbox

housing to engine.

6. Remove bolt securing closing plate to  gearbox

housing.

7. Remove exhaust front pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

8. Remove 3 nuts securing intermediate  silencer

to tail pipe.

9. Release and remove silencer from rubber

mountings.

10. Drain automatic gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Automatic gearbox.

11. Drain transfer gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

12. Remove front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

13. Remove rear propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

14. Remove and discard 3 bolts securing  torque

converter to drive plate.
