Harness - solenoid valves

AUTOMATIC GEARBOX - ZF4HP22 - 24

REPAIRS

44-57

Harness - solenoid valves

$% 44.15.52

Remove

1. Remove valve body assembly.

 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Valve body assembly.

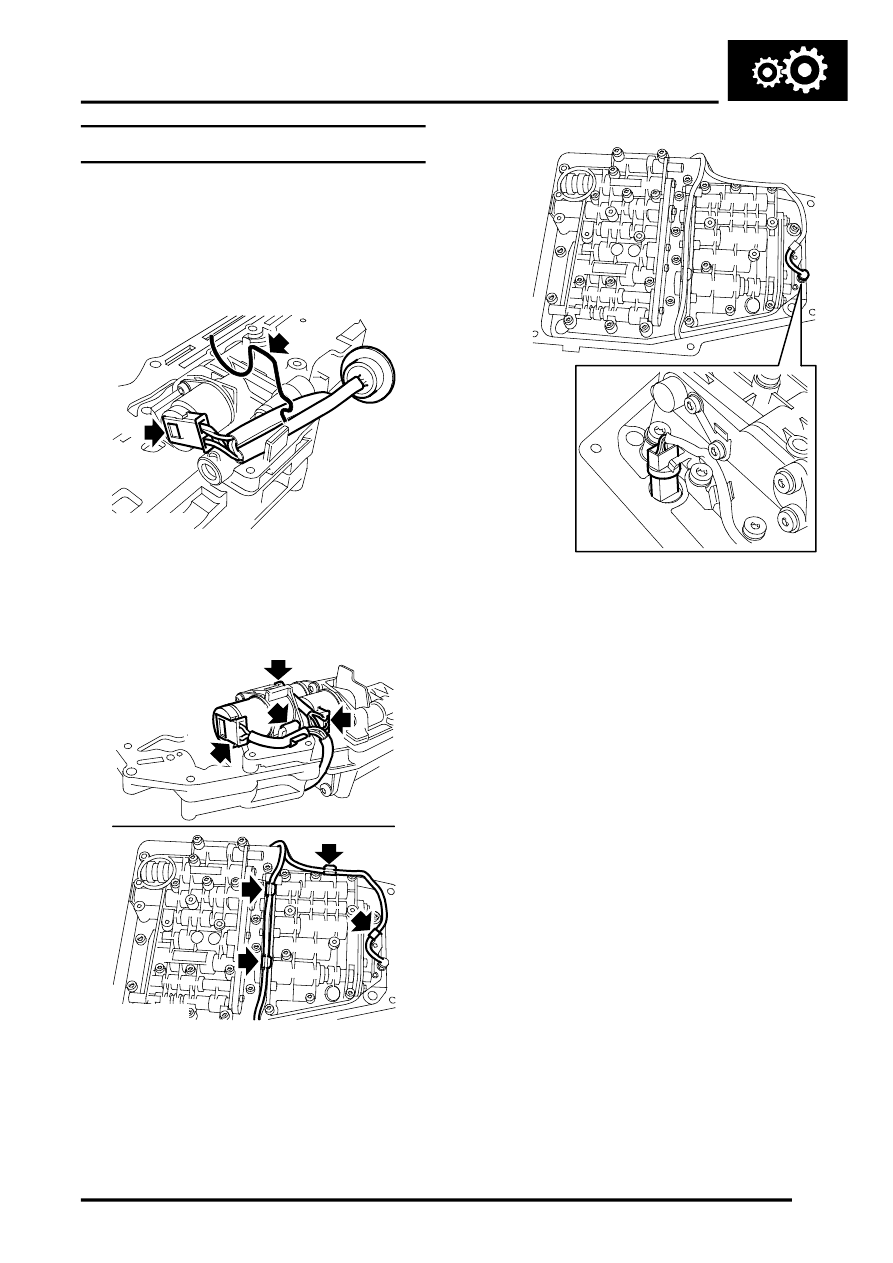

2. Release and remove clip securing pressure

regulator solenoid harness to valve body.

3. Disconnect multiplug from pressure regulator

solenoid valve.

4. Disconnect multiplugs from lock-up solenoid

valve, shift control solenoid valves MV 1 and
MV 2.

5. Release harness from 5 clips on valve body

and remove harness.

6. Disconnect and remove speed sensor from

harness.

Refit

1. Connect speed sensor to harness multiplug.
2. Position harness to valve body.
3. Connect multiplugs to shift control solenoid

valves MV 1 and MV 2 and lock-up solenoid
valve.

4. Connect multiplug to pressure regulator

solenoid valve and secure solenoid valve
harness with clip to valve body.

5. Position and secure harness in clips on valve

body.

6. Fit valve body assembly.

 +

 AUTOMATIC GEARBOX - ZF4HP22

- 24, REPAIRS, Valve body assembly.

M44 1350

M44 1355

M44 1359
