Reservoir - washer - from 03MY

WIPERS AND WASHERS

84-22

REPAIRS

Reservoir - washer - from 03MY

$% 84.10.03

Remove

1. Remove the front bumper assembly.

 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

2. Disconnect multiplug from the headlamp

washer pump.

3. Place a container beneath vehicle to collect any

spillage.

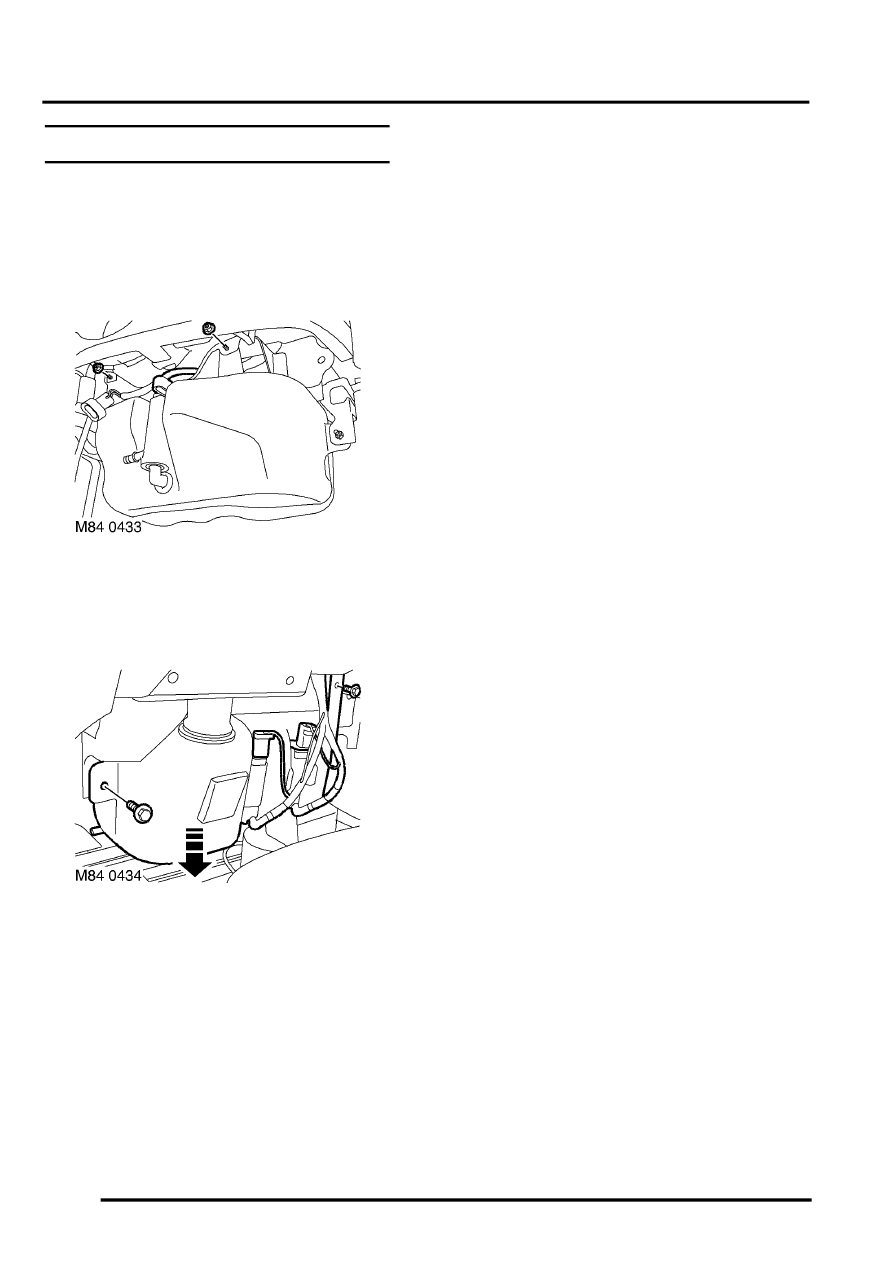

4. Noting fitted position disconnect multiplugs and

washer hoses from the front and rear
windscreen washer pumps.

5. Remove 2 nuts and 2 bolts securing the washer

reservoir to the body.

6. Release washer reservoir from filler neck.

Remove the washer reservoir.

7. Remove and discard the washer reservoir filler

neck seal.

NOTE: Do not carry out further dismantling if
component is removed for access only.

8. Remove washer pumps from washer reservoir

and discard the seals.

Refit

1. Clean washer pump and filler neck seal

recesses.

2. Fit new washer pump and filler neck seals to

the washer reservoir.

3. Fit and secure washer pumps to the washer

reservoir.

4. Fit washer reservoir to the filler neck, fit and

tighten the nuts and bolts.

5. Connect multiplugs and washer hoses to the

windscreen washer pumps.

6. Remove container from beneath the vehicle.
7. Fit the front bumper assembly.

 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.
