Motor and linkage - wiper - windscreen

WIPERS AND WASHERS

REPAIRS

84-25

Motor and linkage - wiper - windscreen

$% 84.15.11

Remove

1. Remove plenum air intake.

 +

 HEATING AND VENTILATION,

REPAIRS, Plenum Air Intake.

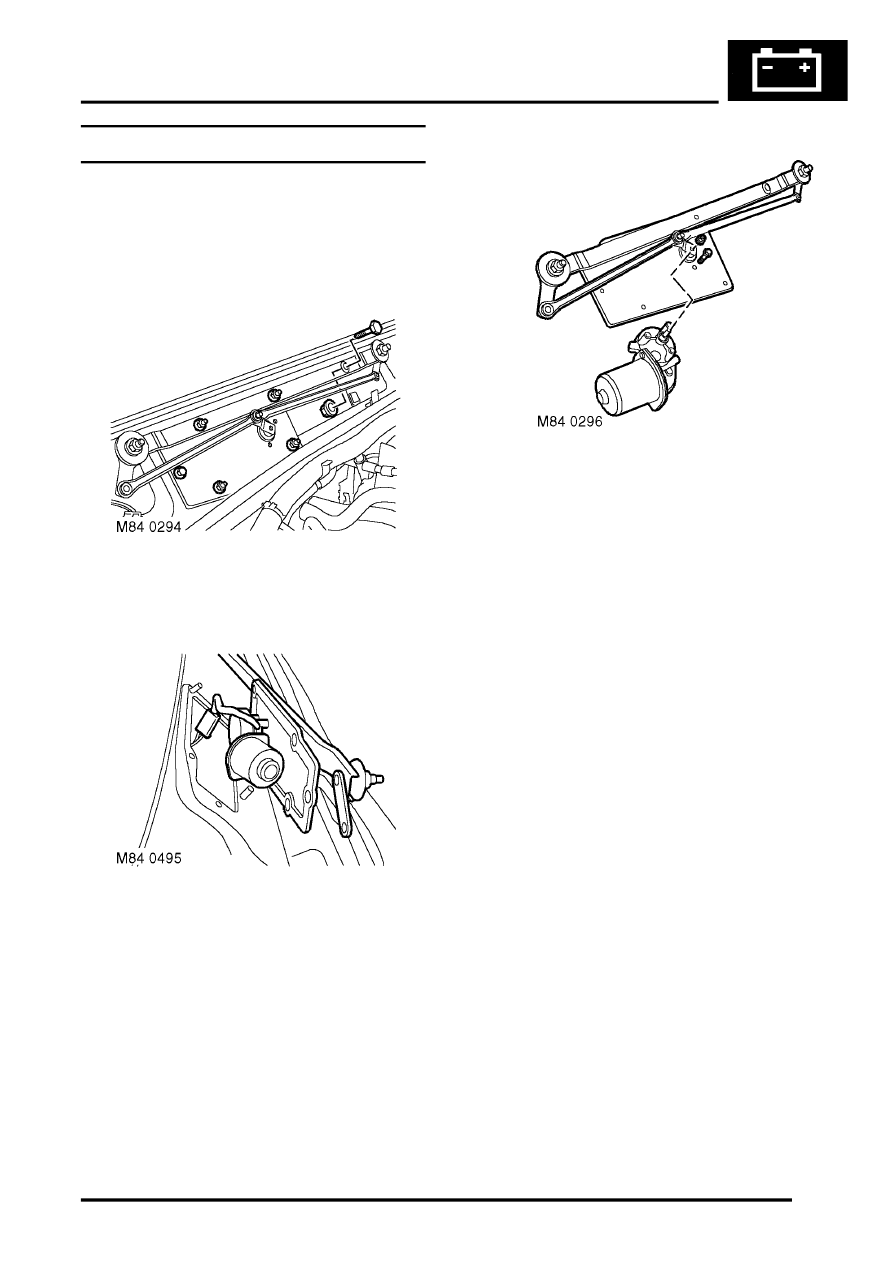

2. Remove 4 nuts and one bolt securing motor

mounting plate to body.

3. Remove  nut and bolt securing linkage  to body.

4. Release motor and linkage from body and

disconnect multiplug from windscreen wiper
motor.

5. Remove motor and linkage.

6. Remove nut securing linkage connecting  rod to

wiper motor spindle.

7. Release link from motor spindle.
8. Remove 3 bolts securing motor to  mounting

plate and remove motor.

Refit

1. Fit new wiper motor to mounting  plate and

secure with bolts.

2. Connect link to motor spindle and  tighten nut to

7 Nm (5.2 lbf.ft).

3. Fit motor and linkage to body,  connect

multiplug. Tighten all fixings to  2.5 Nm (1.8
lbf.ft).

4. Fit plenum air intake.

 +

 HEATING AND VENTILATION,

REPAIRS, Plenum Air Intake.
