Jet - washer - rear screen

WIPERS AND WASHERS

REPAIRS

84-27

Jet - washer - headlamp

$% 84.20.08

The procedure to remove the headlamp washer jet
on 03MY vehicles is detailed in the front bumper
finisher job.


 +

 EXTERIOR FITTINGS, REPAIRS, Trim

finisher - bumper - front - from 03MY.

Remove

1. Remove retaining screw cover from jet

housing.

2. Remove screw securing jet to bumper.
3. Release jet and withdraw sufficiently to gain

access to washer tube. Disconnect tube from
jet and remove jet.

Refit

1. Connect jet to washer tube, ensuring it is

pushed fully home.

2. Locate jet in bumper, retain with screw and fit

screw cover.

Jet - washer - rear screen

$% 84.30.09

Remove

1. Remove spare wheel.
2. Remove rear screen wiper blade.

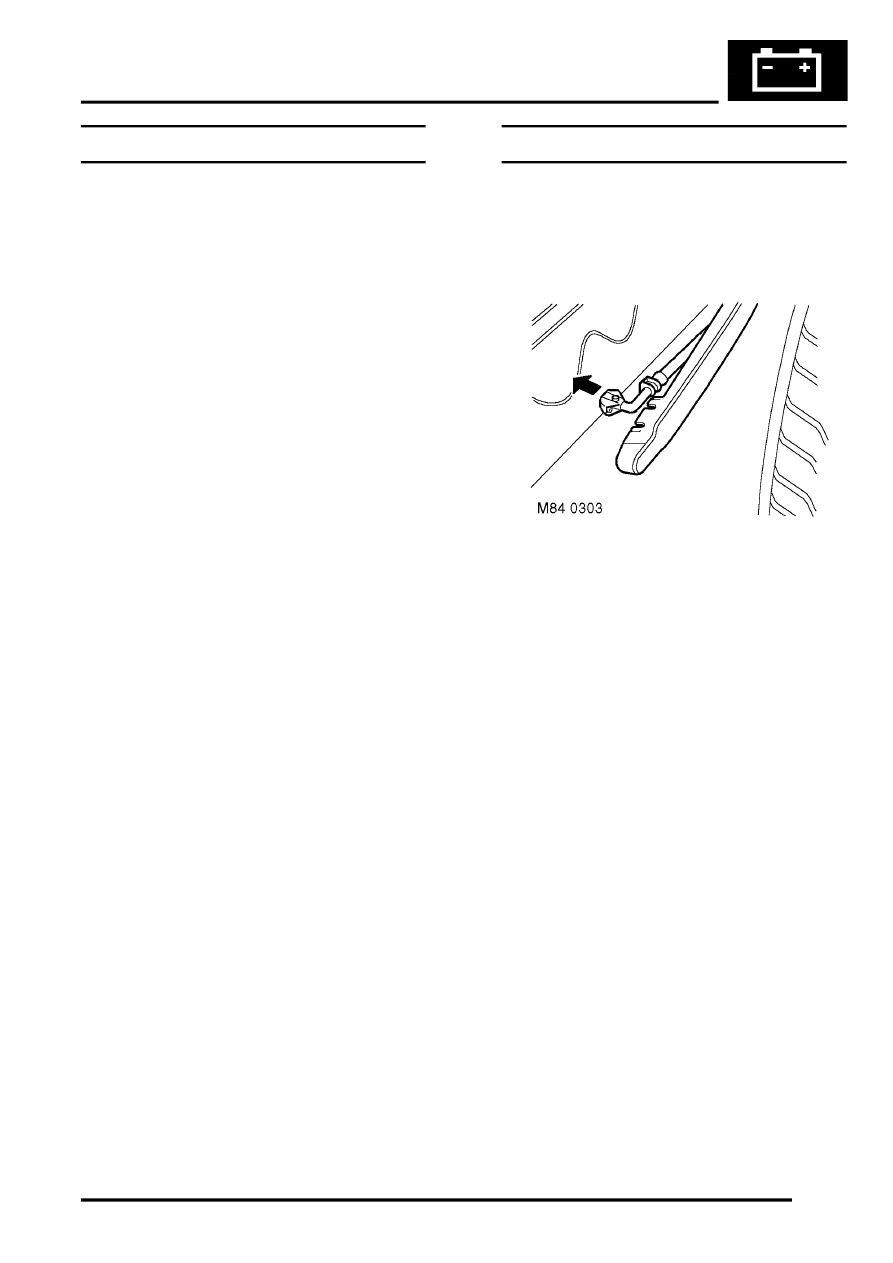

3. Release washer jet and washer jet tube  from

wiper arm.

4. Release washer jet from washer jet tube  and

remove jet.

Refit

1. Fit new washer jet to washer jet tube  and fit to

wiper arm.

2. Fit rear screen wiper blade.
3. Fit spare wheel.
