Transfer box - V8 (page 2 of 4)

TRANSFER BOX - LT230SE

41-30

REPAIRS

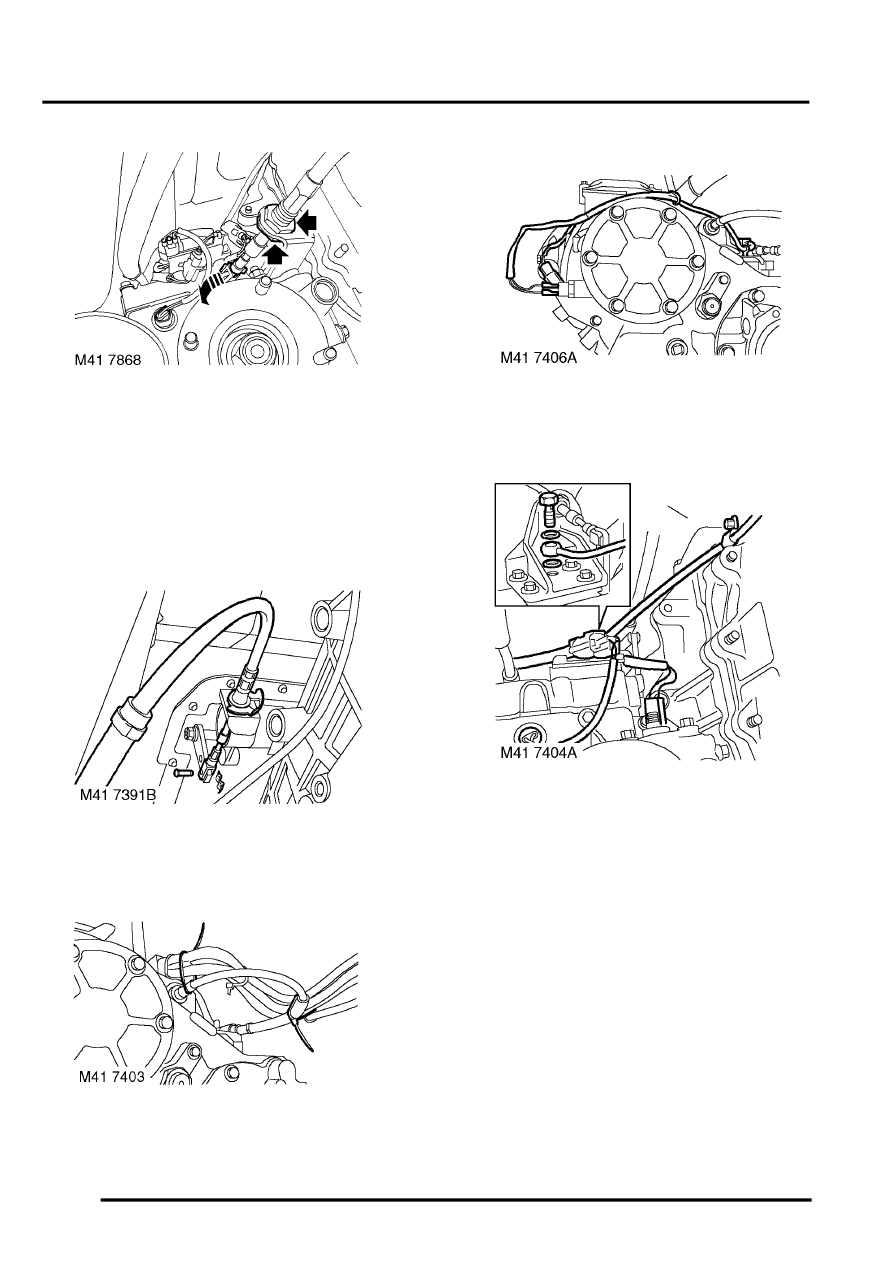

12. If fitted: Release and remove clevis pin

securing differential lock selector cable to
transfer gearbox.

13. If fitted: Loosen locknuts securing differential

lock selector cable to differential lock selector
cable abutment bracket.

14. If fitted: Release and remove differential lock

selector cable from differential lock selector
cable abutment bracket.

15. Remove clevis pin and 'C' clip securing high/

low ratio selector cable  to selector lever and
release cable from abutment bracket.

16. Remove 2 cable ties securing cable to  fuel

pipes.

17. If fitted:  Disconnect 2 Lucars from oil

temperature  sensor and disconnect reverse
lamp switch  multiplug.

18. Remove banjo bolt securing breather pipe  and

discard washers.

19. Up to 03 Model Year - if fitted: Disconnect 2

Lucars from differential lock switch and
multiplugs from high/low ratio switch and
neutral sensor.

20. Disconnect multiplug from reverse light switch.
