Pump - power steering - diesel

STEERING

57-42

REPAIRS

Pump - power steering - diesel

$% 57.20.14

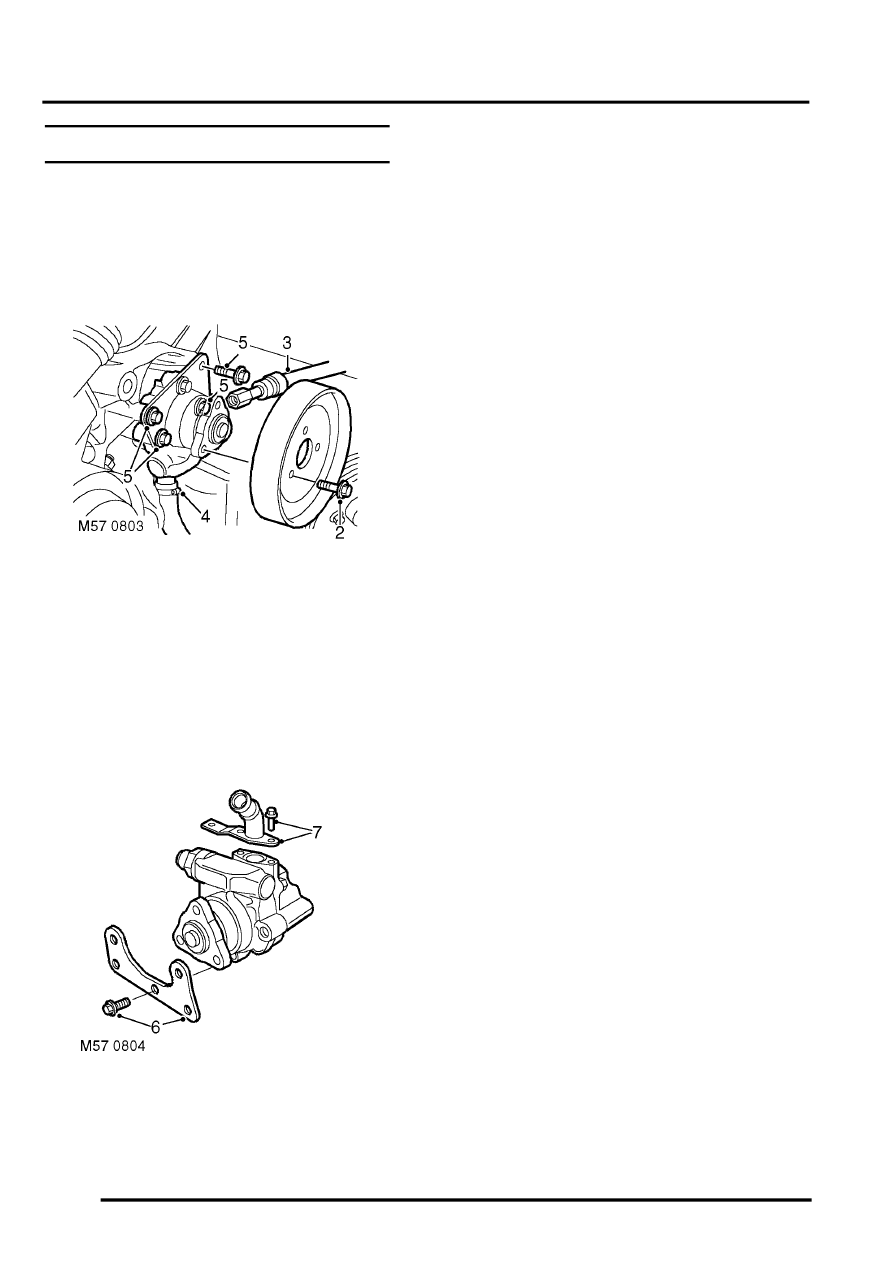

Remove

1. Remove auxiliary drive belt.

 +

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

2. Remove 3 bolts securing PAS pump pulley and

remove pulley.

3. Position tray to catch spillage, release PAS

pump pressure pipe.

4. Remove clip and release PAS pump inlet hose.

CAUTION: Always fit plugs to open
connections to prevent contamination.

5. Remove 4 bolts and remove PAS pump.

6. Remove bolt, and remove mounting bracket

from PAS pump.

7. Remove 2 bolts, remove low pressure adaptor

pipe and discard 'O' ring.

Refit

1. Clean PAS pump and adaptor pipe.
2. Fit new 'O' ring to adaptor pipe,  fit pipe and

tighten bolts to 10 Nm (7 lbf.ft).

3. Position mounting bracket to PAS pump,   fit but

do not tighten bolt.

4. Position PAS pump and align pump drive to

coolant pump. Fit and tighten bolts to 25 Nm
(18 lbf.ft).

5. Tighten mounting plate bolt to 25 Nm (18 lbf.ft).
6. Clean PAS pump and pipe union.
7. Fit and tighten PAS pump pressure pipe to 20

Nm (15 lbf.ft).

8. Fit PAS pump inlet hose and secure with clip.
9. Clean PAS pump and pulley mating faces.

10. Position PAS pump pulley, fit and  tighten bolts

to 10 Nm (7 lbf.ft).

11. Fit auxiliary drive belt.

 +

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

12. Bleed power steering system.

 +

 STEERING, ADJUSTMENTS,

Hydraulic system - bleed.
