Seat belts - third row

RESTRAINT SYSTEMS

REPAIRS

75-17

Seat belts - third row

$% 76.73.28/21

Remove

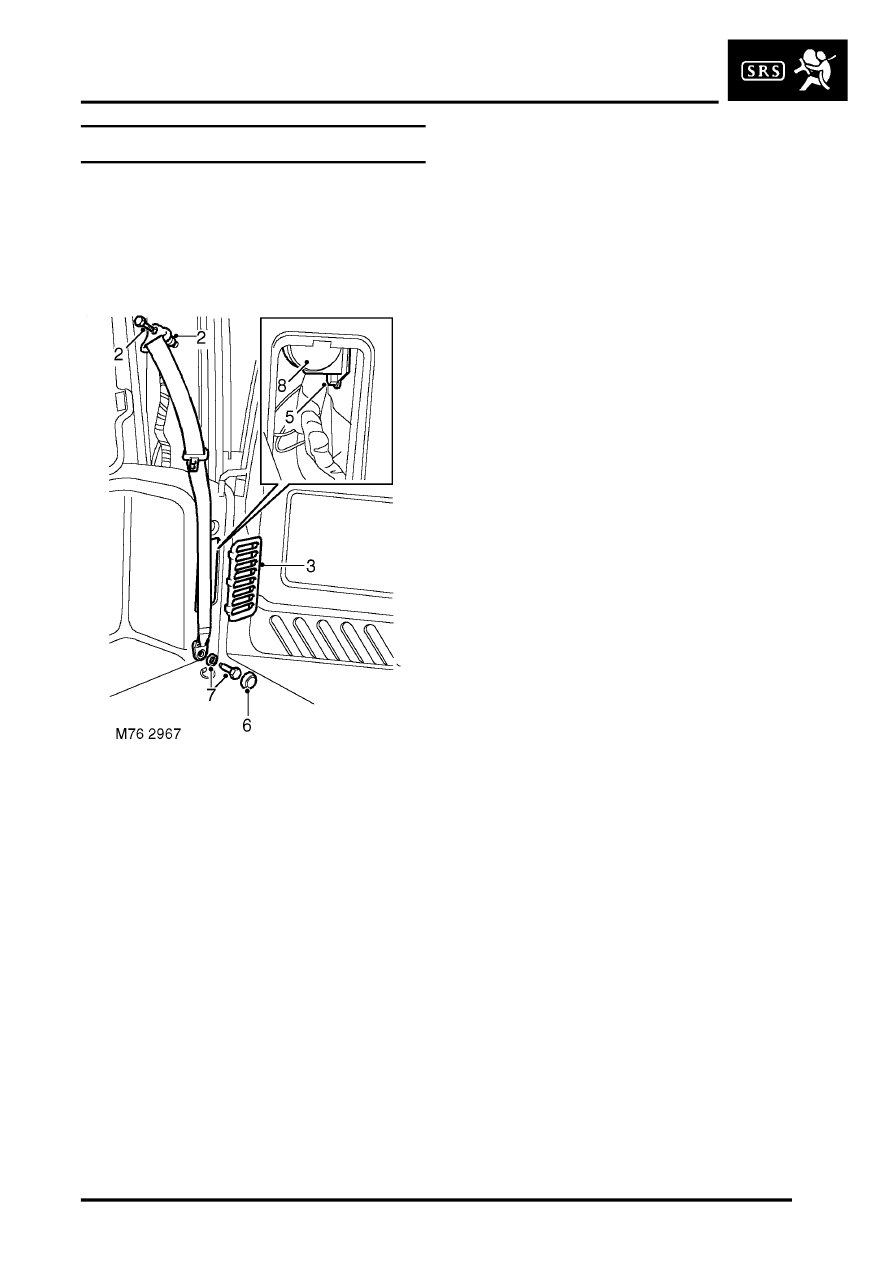

1. Remove 'D' post trim casing.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - 'D' post.

2. Remove seat belt upper anchorage bolt and

collect spacer.

3. Release access panel from loadspace side trim

casing.

4. Remove access panel.
5. Remove bolt securing seat belt reel to body.
6. Remove cap from seat belt lower anchorage

bolt.

7. Remove lower anchorage bolt and collect

washers.

8. Remove seat belt.

Refit

1. Fit  seat belt lower anchorage to body and

tighten bolt to 32 Nm (24 lbf.ft).  Fit cap to bolt.

2. Fit  seat belt reel to body and tighten bolt to 50

Nm (37 lbf.ft).

3. Fit  seat belt upper anchorage and tighten bolt

to 50 Nm (37 lbf.ft).

4. Fit access panel to luggage compartment side

trim casing.

5. Fit 'D' post trim casing.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - 'D' post.
