Seat belt - rear - centre (page 2 of 2)

RESTRAINT SYSTEMS

75-14

REPAIRS

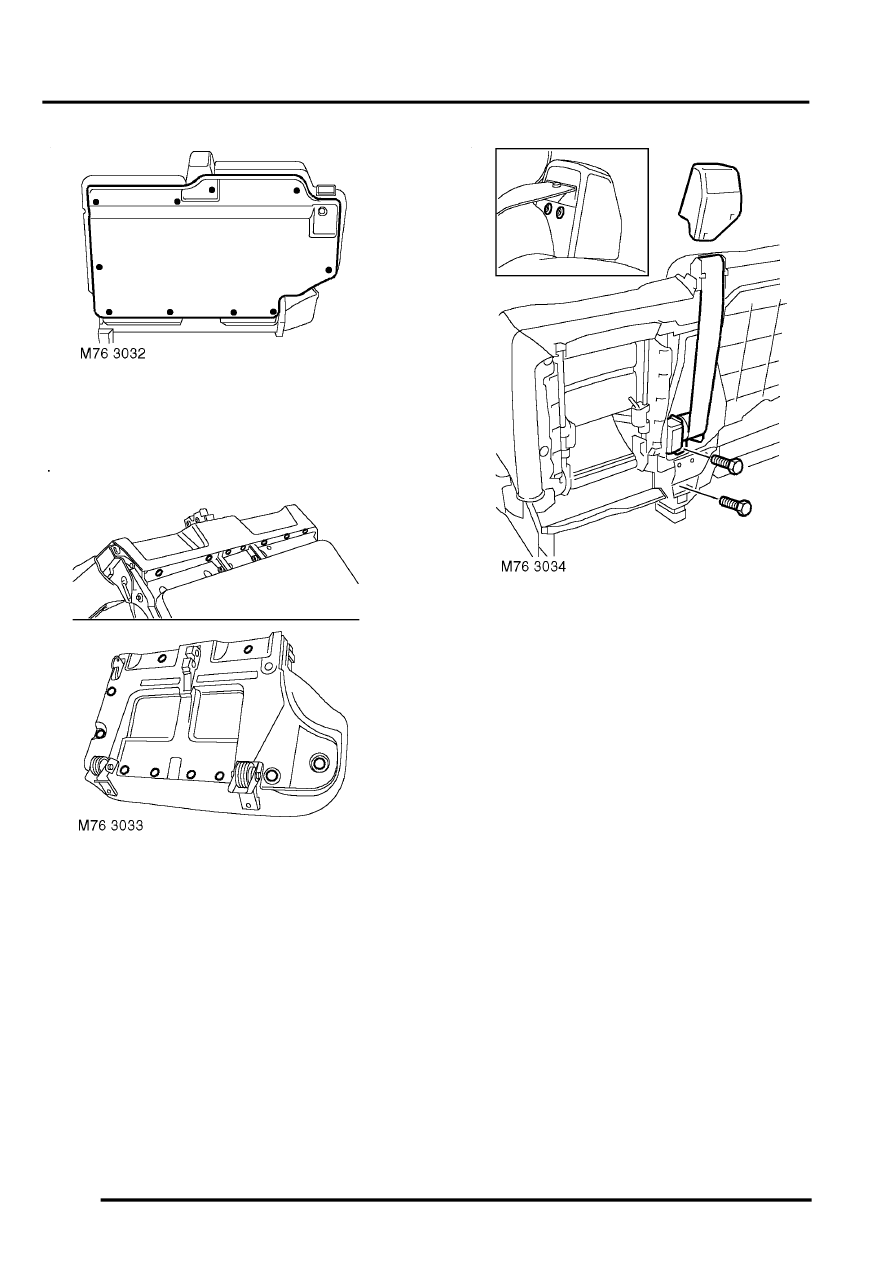

6. Remove 11 clips securing seat back finisher to

RH rear seats.

7. Remove seat back finisher.

8. Remove 15 clips securing seat base finisher to

RH rear seats.

9. Remove seat base finisher.

10. Remove bolt securing seat belt lower

anchorage to frame of RH rear seats.

11. Remove 2 screws securing guide cover to RH

rear seats

12. Remove guide cover.
13. Remove bolt securing seat belt reel to frame of

RH rear seats.

14. Remove seat belt.

Refit

1. Fit seat belt reel and tighten bolt to 32 Nm (24

lbf.ft).

2. Position seat belt through guide on top of RH

rear seats.

3. Fit seat belt lower anchorage to frame of seats

and tighten bolt to 32 Nm (24 lbf.ft).

4. Position guide cover to RH rear seats and

secure with screws.

5. Position seat base finisher to RH rear seats and

secure with clips.

6. Position seat back finisher to RH rear seats and

secure with clips.

7. Position  RH rear seats and secure rear

mounting brackets to floor with Torx bolts
tightened to 45 Nm (33 lbf.ft).

8. Put RH rear seats in upright position and

secure front mounting brackets to floor with
Torx bolts tightened to 45 Nm (33 lbf.ft).

9. Position front carpet.
