PANEL REPAIRS

77-2-54 REPAIRS

Repair

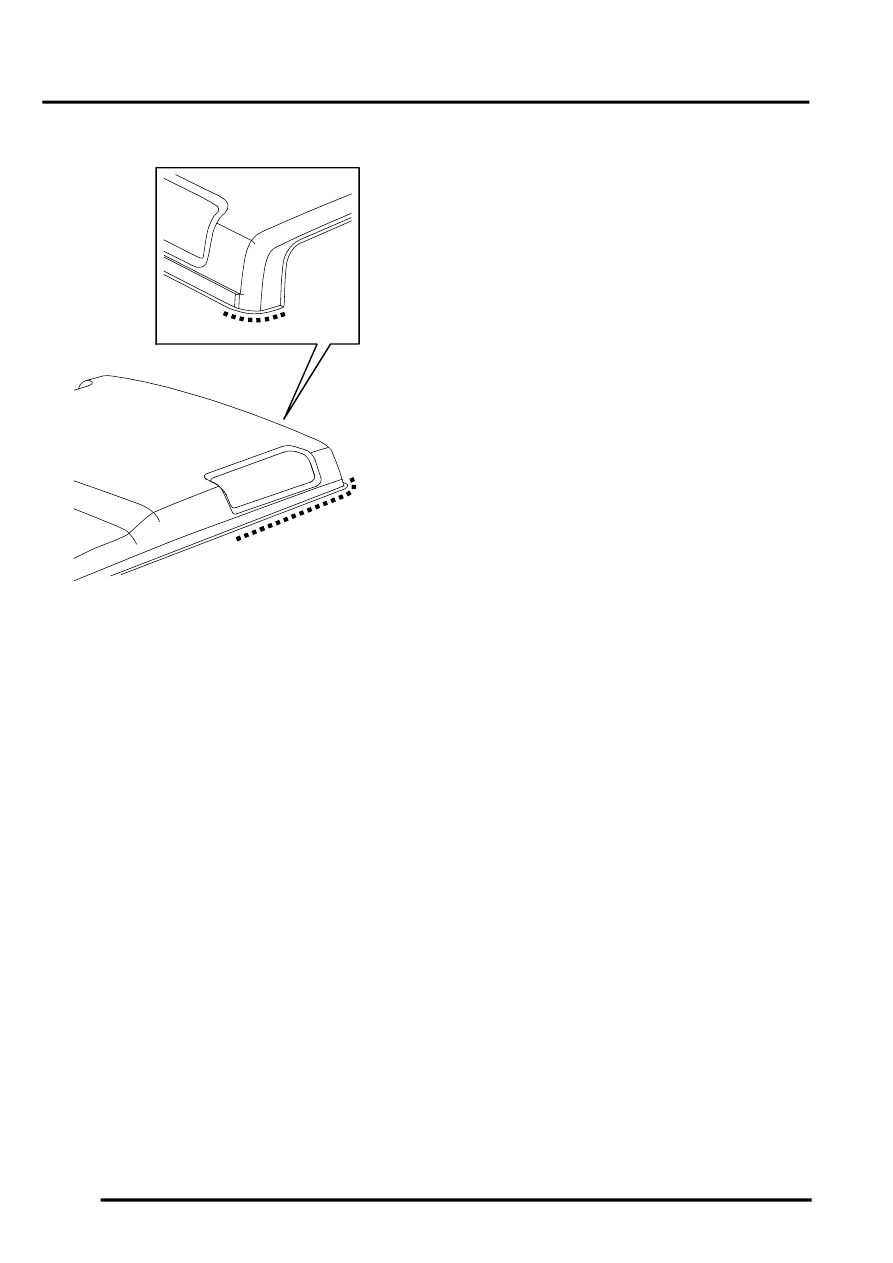

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

2. During welding operations, apply 'Heat

shrink paste' to roof and body side panel to
avoid heat damage to paintwork.

Refit

1. Fit and secure wiring.
2. Fit side and rear drip rail finishers.
3. Fit alpine light glass.



 +

 SCREENS, REPAIRS, Glass - alpine

light.

4. Fit windscreen.



 +

 SCREENS, REPAIRS, Windscreen.

5. Fit 'D' post outer trim finishers.
6. Fit rear door aperture seals.
7. Fit tread plates to rear door apertures.
8. Fit front door aperture seals.
9. Fit 'A' post lower trim panels.

10. Fit tread plates to front door apertures.
11. Fit roof bars.



 +

 EXTERIOR FITTINGS, REPAIRS,

Roof bars.

12. Fit rear headrests.
13. Fit rear seats.



 +

 SEATS, REPAIRS, Seat - rear.

14. Fit front seats.



 +

 SEATS, REPAIRS, Seat - front.

15. Models with fixed roof: Fit head lining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.

16. Models with sunroof: Fit sunroof drain tubes.
17. Models with sunroof: Fit rear sunroof.



 +

 SUNROOF, REPAIRS, Sunroof -

rear.

18. Models with sunroof: Fit front sunroof.



 +

 SUNROOF, REPAIRS, Sunroof -

front.

19. Connect leads/multiplug to alternator.
20. Connect battery leads, negative lead last.
