PANEL REPAIRS

77-2-34 REPAIRS

Front  valance assembly - LH

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove front bulkhead assembly.



 +

 PANEL REPAIRS, REPAIRS, Front

bulkhead assembly.

4. Remove ABS modulator unit.



 +

 BRAKES, REPAIRS, Modulator unit

- ABS.

5. LHD models: Remove brake servo.



 +

 BRAKES, REPAIRS, Servo - brake.

6. Remove brake pipes from valance assembly.
7. Remove PAS/ACE reservoir.
8. Models with A/C: Remove A/C pipes from

valance assembly.

9. Remove wiring harness from valance

assembly.

10. Remove LH front road wheel.
11. Remove LH front mud flap.
12. Remove insulation pad from engine bulkhead.
13. Remove windscreen side finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Side finisher - windscreen.

Repair

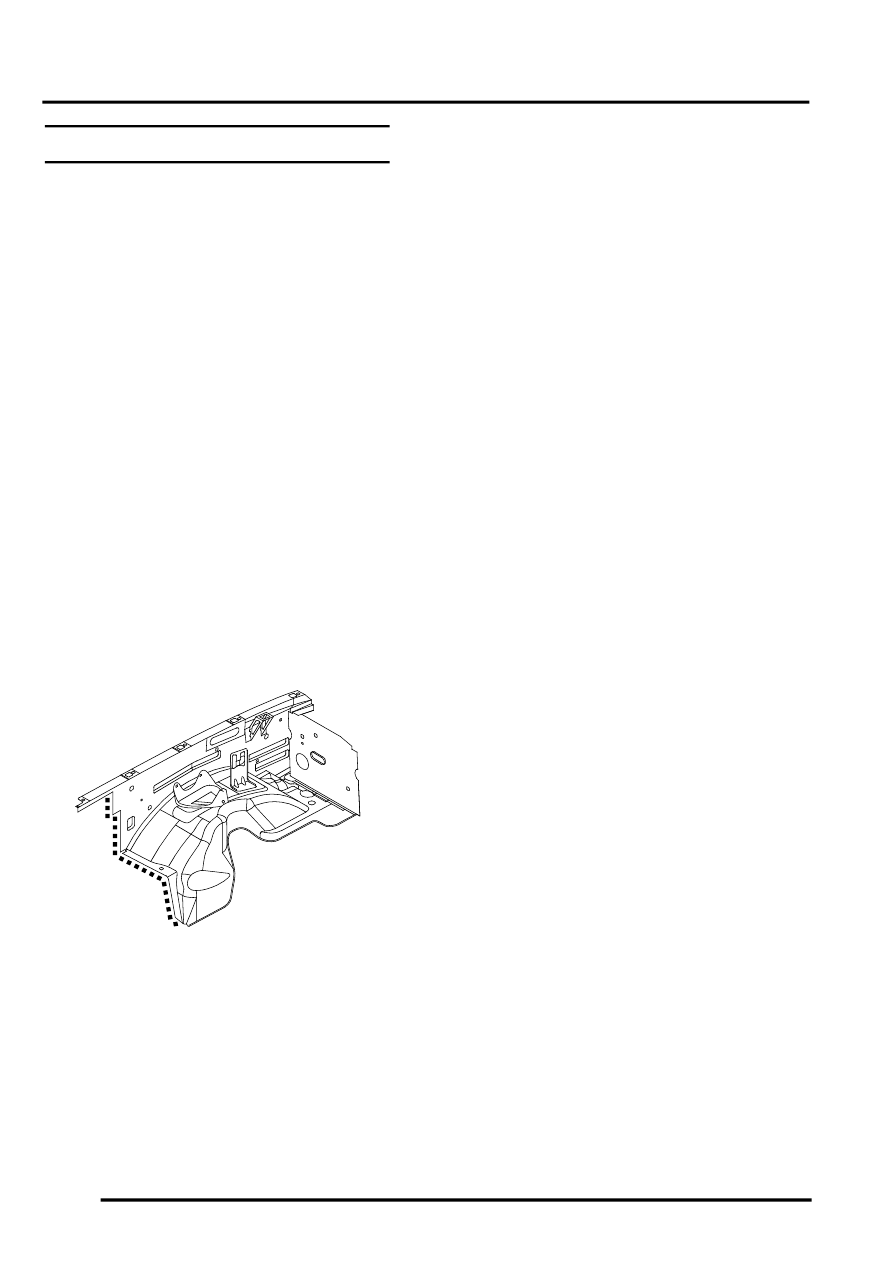

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Fit windscreen side finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Side finisher - windscreen.

2. Fit insulation pad to engine bulkhead.
3. Fit front mud flap.
4. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

5. Fit wiring harness to valance assembly.
6. Models with A/C: Fit A/C pipes to valance

assembly.

7. Fit PAS/ACE reservoir.
8. Fit brake pipes to valance assembly.
9. LHD models: Fit brake servo.



 +

 BRAKES, REPAIRS, Servo - brake.

10. Fit ABS modulator unit.



 +

 BRAKES, REPAIRS, Modulator unit

- ABS.

11. Fit front bulkhead assembly.



 +

 PANEL REPAIRS, REPAIRS, Front

bulkhead assembly.

12. Connect leads/multiplug to alternator.
13. Connect battery leads, negative lead last.

M77 1742
