REPAIRS (page 11 of 34)

PANEL REPAIRS

REPAIRS 77-2-31

Repair

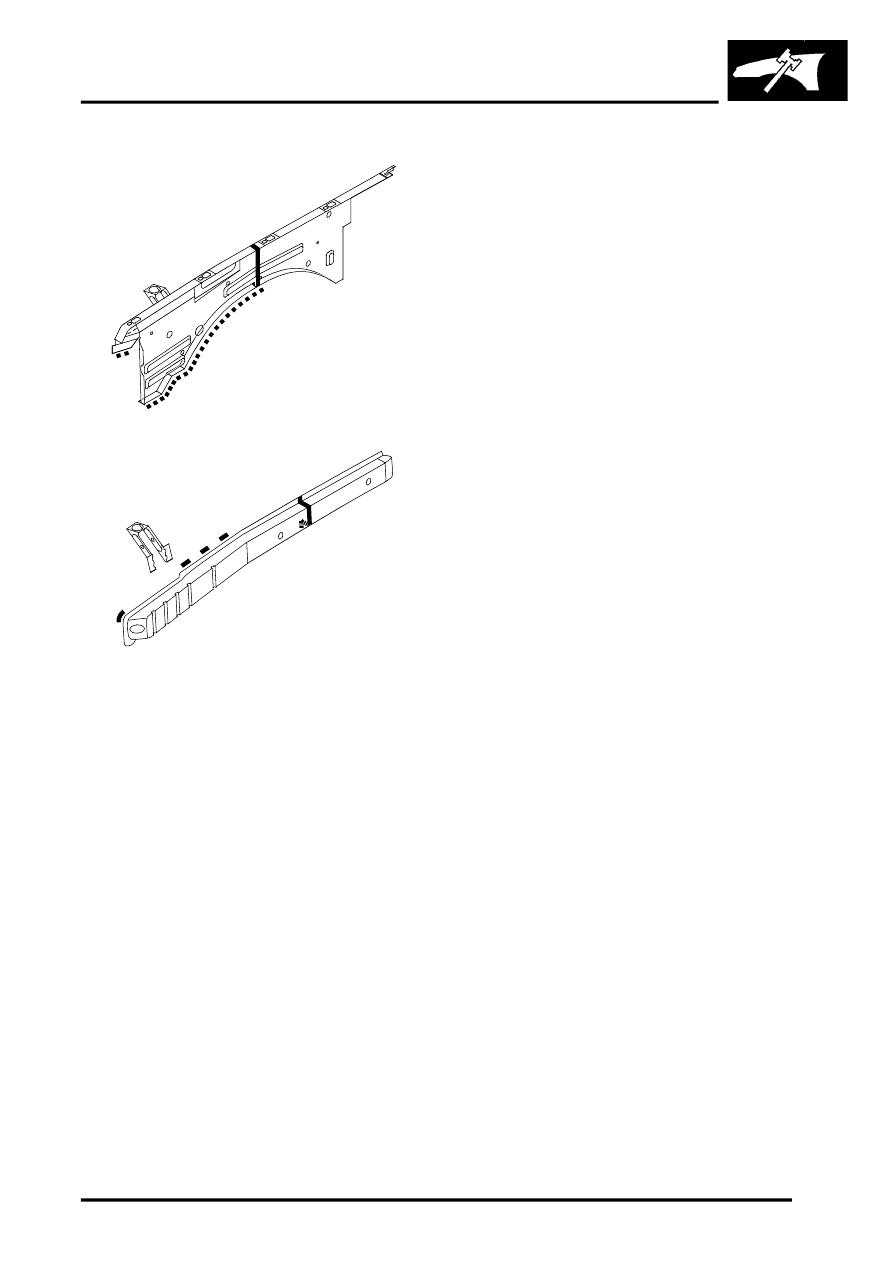

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. Models with A/C: Fit A/C pipes and recharge

A/C system.


 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

2. Fit harness to valance.
3. Fit ABS modulator.

 +

 BRAKES, REPAIRS, Modulator unit

- ABS.

4. Fit PAS/ACE reservoir and refill fluids to correct

levels.


 +

 FRONT SUSPENSION,

ADJUSTMENTS, ACE hydraulic system
bleeding.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS, Fluids.

5. Fit air filter assembly.

 +

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Air filter assembly.


 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.

6. Fit front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - up to 03MY.


 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - from 03MY.

7. Connect leads/multiplug to alternator.
8. Connect battery leads, negative lead last.

M77 1744

M77 1689A
