PANEL REPAIRS

77-2-28 REPAIRS

Valance upper assembly - LH

In this procedure, the front wing, the valance outer
reinforcement and the bonnet alarm switch mounting
bracket are replaced in conjunction with the LH
valance upper assembly.

Remove

1. Disconnect both battery leads, negative lead

first.

2. Disconnect leads/multiplug from alternator.
3. Remove front wing.

 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - up to 03MY.


 +

 EXTERIOR FITTINGS, REPAIRS,

Wing - front - from 03MY.

4. Remove air filter assembly.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.


 +

 ENGINE MANAGEMENT SYSTEM -

Td5, REPAIRS, Air filter assembly.

5. Remove PAS/ACE reservoir.
6. Remove ABS modulator.

 +

 BRAKES, REPAIRS, Modulator unit

- ABS.

7. Remove brake pipes from valance.
8. Release harness from valance and position

aside.

9. Models with A/C: Depressurise A/C system

and remove pipes from valance.


 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

Repair

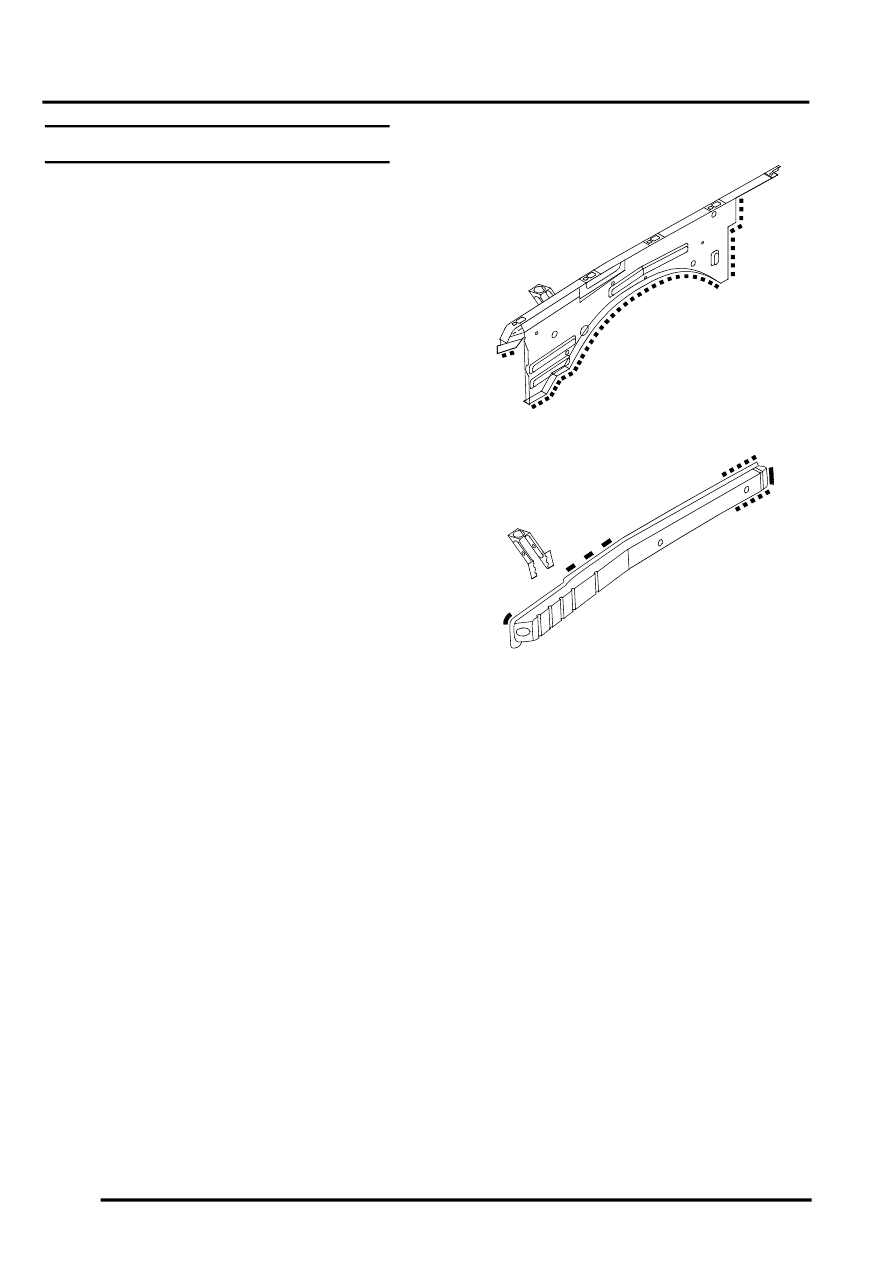

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

M77 1743

M77 1690A
