Shaft - output (page 5 of 5)

MANUAL GEARBOX - R380

OVERHAUL

37-31

17. Invert output shaft in vise and fit 3rd gear,

bearing, baulk rings, 3rd / 4th synchroniser and
spacer.

18. Remove output shaft from vice.

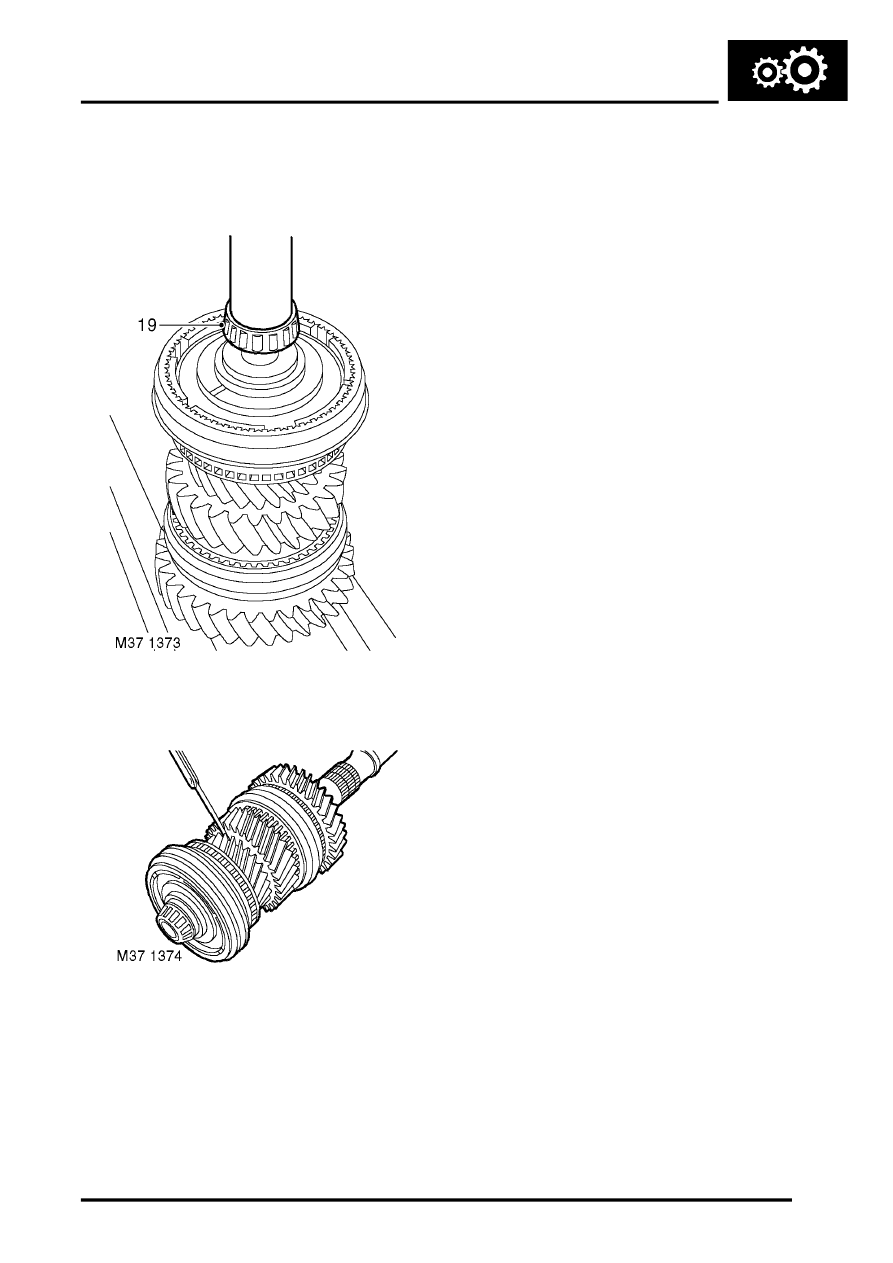

19. Using tool LRT-99-002 and a suitable mandrel,

press pilot bearing onto output shaft.

20. Check end float of 3rd gear between gear and

flange on output shaft:

l

New =  0.11 - 0.21 mm (0.004 - 0.0083 in)

l

Service limit =  0.337 mm (0.013 in)

21. Check output shaft and layshaft end float as

follows.

22. The end float setting for both shafts is:

l

New =  0.00 to 0.05 mm (0.0 to - 0.002 in)

l

Service limit =  0.05 mm (0.002 in)

23. Fit front cover to gearbox case without the oil

seal and tighten bolts by diagonal selection to
25 Nm (18 lbf.ft).

24. Position in vice with front cover facing

downwards.

25. Fit input shaft to gearbox case less 4th gear

baulk ring.

26. Fit output shaft assembly to input shaft.
27. Fit output shaft bearing track and shim to centre

plate.

28. Fit centre plate to gearbox case and secure

using 8 slave bolts.

29. Rotate output shaft to settle bearings.
30. Fit a suitably large ball bearing into end of

output shaft.

31. Position a suitable DTI and zero probe on ball

bearing.

32. Lift output shaft and note DTI reading.
33. If reading is incorrect, dismantle and fit shim to

give correct end float.

34. Repeat above procedure.
35. Repeat procedure for layshaft end float.
36. Remove and discard 6 bolts and remove

gearbox  front cover.

37. Fit gearbox selector fork - set.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Fork - set - selector shaft.

38. Fit gearbox front cover.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Cover - front.
