Shaft - gearbox - input (page 3 of 3)

MANUAL GEARBOX - R380

OVERHAUL

37-37

Reassembly

1. Clean input shaft and bearing/oil seal recess in

front cover.

2. Lubricate a new input shaft oil seal with

gearbox oil.

3. Fit oil seal using a suitable mandrel.
4. Using a press and a suitable mandrel, fit

bearing outer track in  front cover.

5. Using a press and a suitable mandrel, fit pilot

bearing outer  track to input shaft.

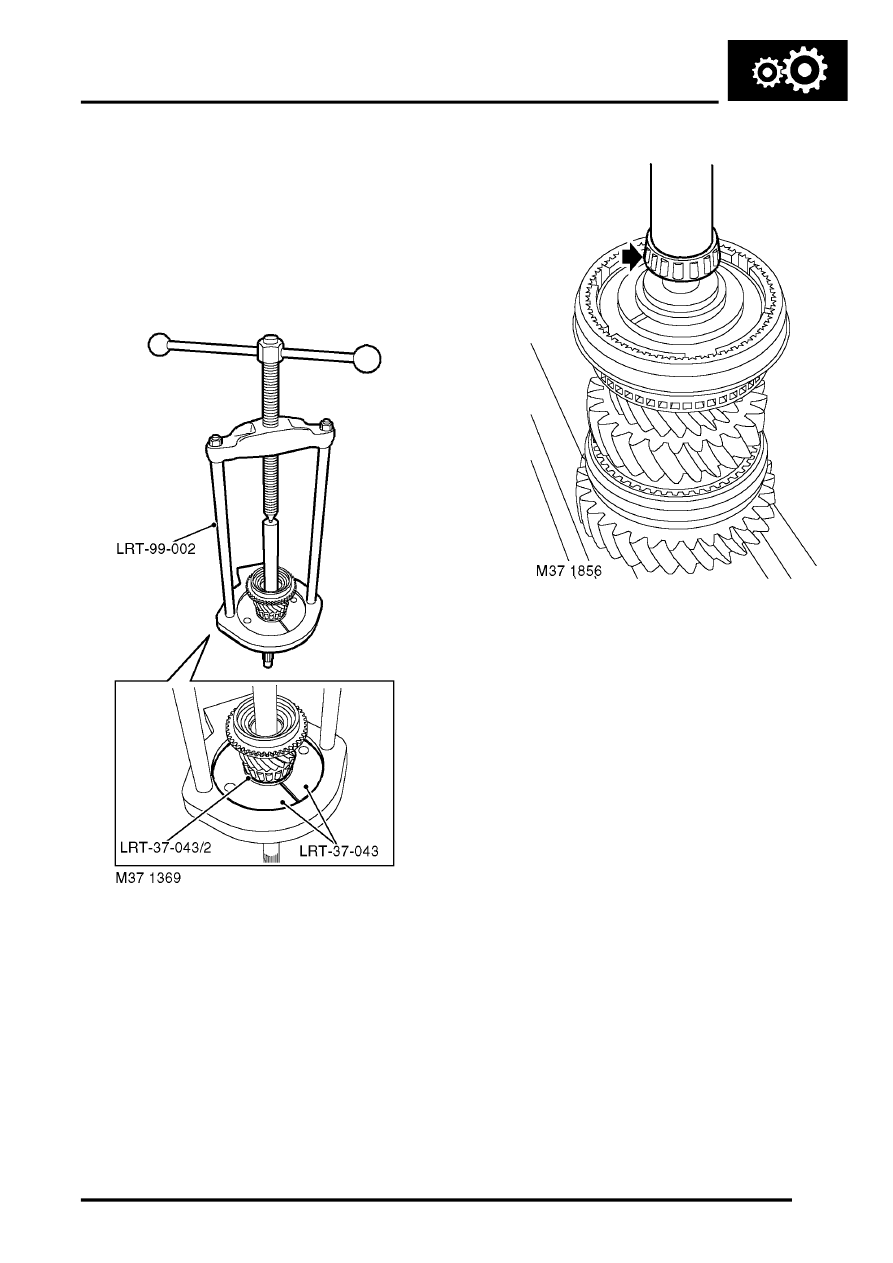

6. Using tool  LRT-37-043, LRT-37–043/2 and

LRT-99-002, fit new taper bearing to input
shaft.

7. Using tool LRT-99-002 and a suitable mandrel,

press new pilot bearing onto output shaft.

8. Position input shaft to gearbox case.
9. With assistance, fit output shaft and layshaft

assembly into gearbox case.

10. Fit reverse idler gear shaft.

 +

 MANUAL GEARBOX - R380,

OVERHAUL, Shaft - reverse idler.

11. Fit gearbox front cover.

 +

 MANUAL GEARBOX - R380,

OVERHAUL, Cover - front.
