Housing - gear selector mechanism

MANUAL GEARBOX - R380

37-50

OVERHAUL

Reassembly

1. Clean centre plate and reverse gear

components.

2. Lubricate gearbox components with clean gear

oil.

3. Position idler gear, bearing and spacer to idler

shaft.

4. Using a suitable press fit idler shaft to centre

plate.

5. Using feeler gauges, check clearance between

reverse idler  and shaft flange; fit a thicker or
thinner spacer if necessary  in order to achieve
correct clearance:

l

New clearance =  0.04 - 0.38 mm (0.002 -
0.015 in)

l

Service limit =  0.38 mm (0.015 in)

6. Apply sealant, Part No. STC 4404 to gearbox

casing.

7. Fit lower spring and detent ball into centre

plate, retain using a  dummy shaft.

8. Align selector shaft pin with slot in centre plate.
9. Fit centre plate and fit 2 off 8x35 mm slave bolts

to retain centre plate in position on gearbox
case; recover dummy shaft.

10. Fit filter to gearbox case.
11. Fit interlock spool to selector shaft.
12. Using new 'O' ring, fit  spool retainer and tighten

bolts to 8 Nm (6 lbf.ft).

13. Clean threads of detent plug.
14. Apply sealant, Part No. STC 50552 to threads

of detent plug, fit upper detent ball  and spring.

15. Fit  detent plug and tighten to 25 Nm (18 lbf.ft).
16. Position reverse gear to layshaft.
17. Position reverse gear complete with bearing,

collar and selective spacer to output shaft.

18. Fit 5th / reverse gear synchroniser.



 +

 MANUAL GEARBOX - R380,

OVERHAUL, Synchronizer assembly - 5th/
reverse.

Housing - gear selector mechanism

$% 37.16.37.01

Disassembly

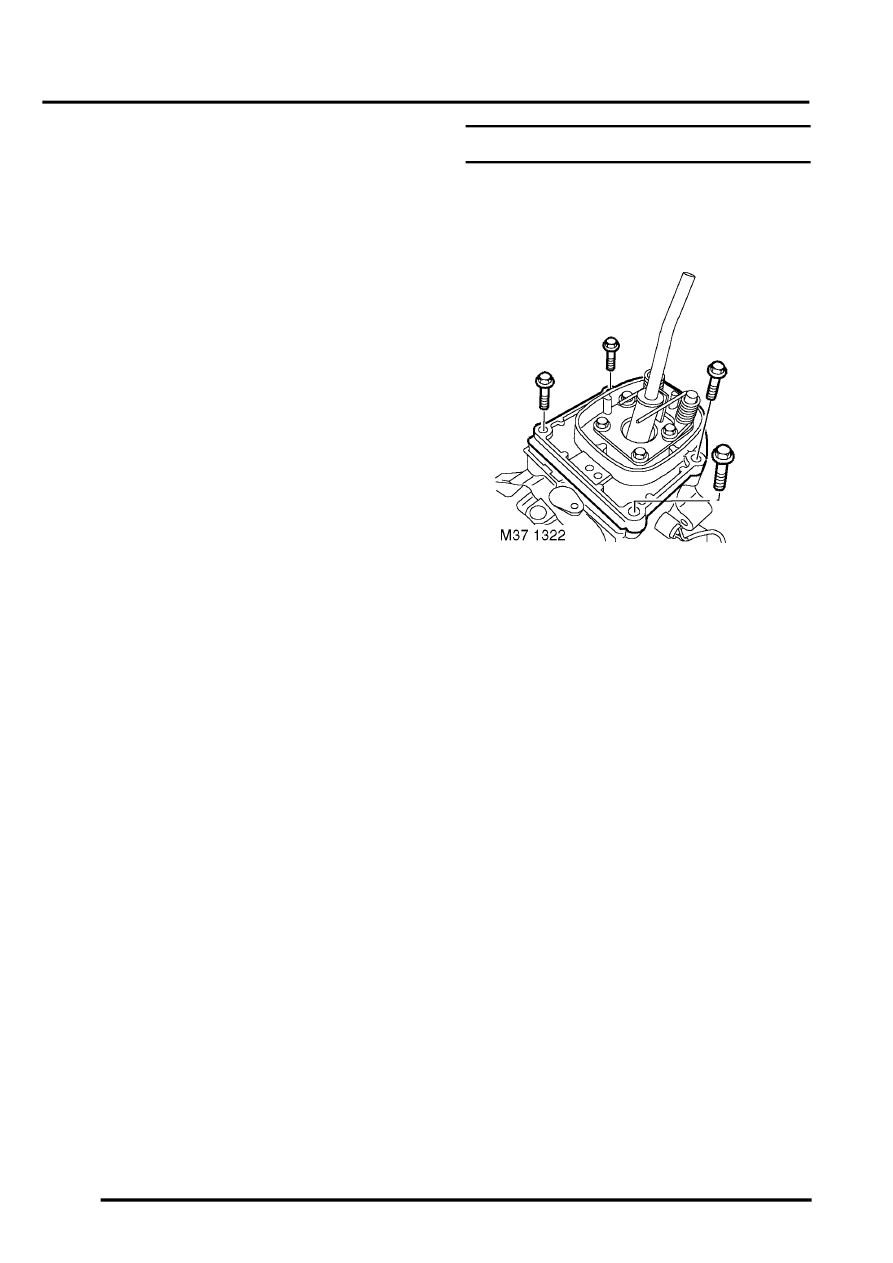

1. Remove 4 bolts and remove gear selector

housing.

Reassembly

1. Clean mating faces on selector housing and

gearbox.

2. Apply sealant, STC 4404 to selector housing.
3. Clean selector housing bolt threads.
4. Apply sealant, Part No. STC 50552 to threads

of selector housing bolts, position selector
housing and tighten bolts to 25 Nm (18 lbf.ft)

5. Adjust gear lever bias springs.



 +

 MANUAL GEARBOX - R380,

ADJUSTMENTS, Spring - gear lever bias.
