Fork - set - selector shaft

MANUAL GEARBOX - R380

37-34

OVERHAUL

Fork - set - selector shaft

$% 37.16.45

Disassembly

1. Remove reverse idler gear shaft.

 +

 MANUAL GEARBOX - R380,

OVERHAUL, Shaft - reverse idler.

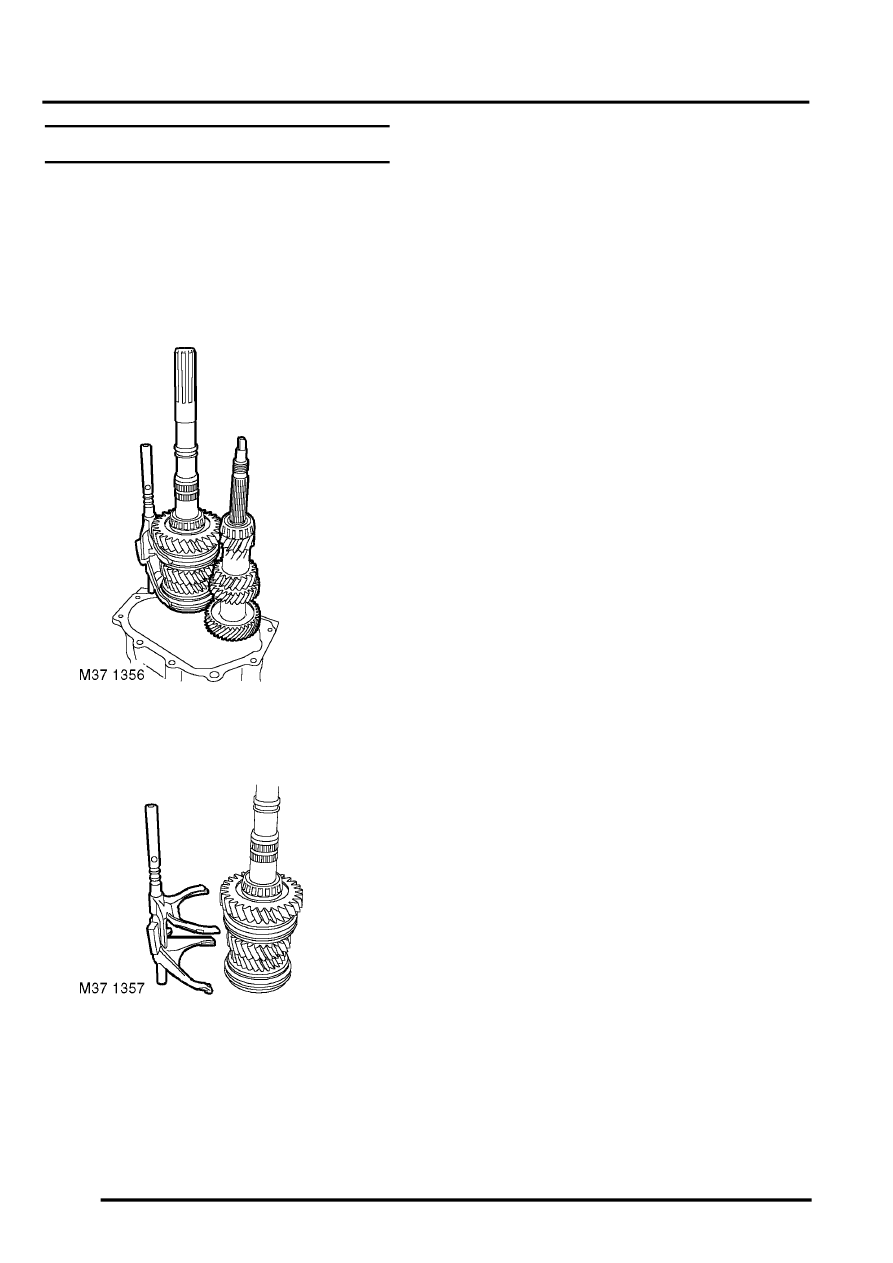

2. With assistance, remove output shaft, selector

shaft and layshaft assemblies.

3. Remove selector shaft and fork assembly from

output shaft synchronisers.

4. Inspect the selector fork pads for wear, the

wear limit is 6.5 mm (2.559 in).

Reassembly

1. Clean selector shaft, forks and locations on

synchronisers.

2. Lubricate forks and shaft with clean gear oil.
3. Position selector shaft assembly to output shaft

synchronisers.

4. With assistance, fit output shaft and layshaft

assembly into gearbox case.

5. Fit reverse idler gear shaft.

 +

 MANUAL GEARBOX - R380,

OVERHAUL, Shaft - reverse idler.
