5th gear - layshaft (page 2 of 2)

MANUAL GEARBOX - R380

OVERHAUL

37-45

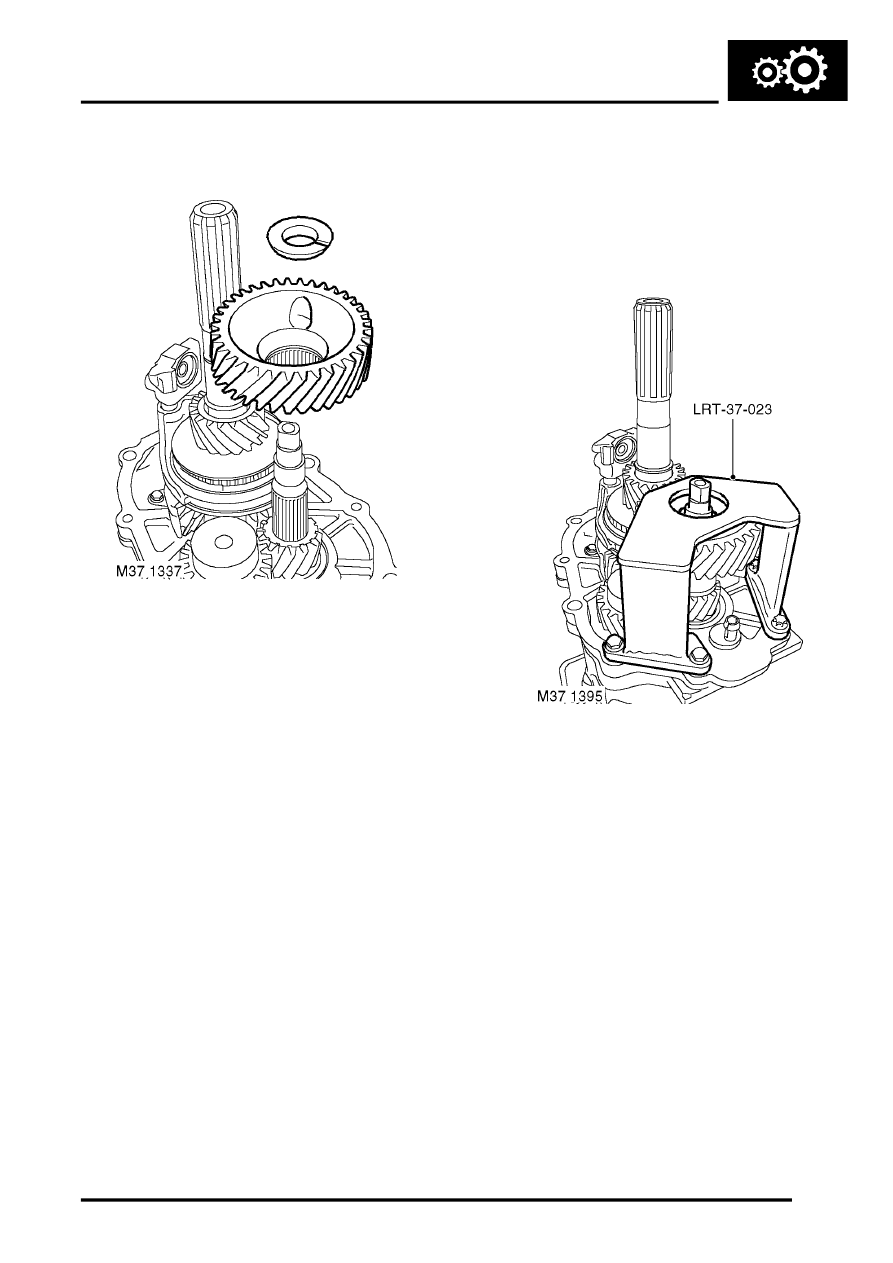

6. Remove split collar and 5th gear from  layshaft.

Reassembly

1. Clean gear and layshaft.
2. Position 5th gear and split collar to  layshaft

ensuring that bevelled side of collar is towards
5th gear.

3. Position split collars and retaining  ring securing

5th gear to output shaft.

4. Position tool LRT-37-023 to   hold 5th  gear and

tighten new stake nut to 220 Nm  (162 lbf.ft) and
stake nut.

5. Apply a small amount of heat and fit support

bearing track to layshaft.

6. Fit gearbox extension.

 +

 MANUAL GEARBOX - R380,

OVERHAUL, Extension - gearbox rear.
