Manual gearbox

WARNING: Avoid excessive skin contact with
mineral oil. Mineral oils remove the natural fats
from the skin, leading to dryness, irritation and
dermatitis.

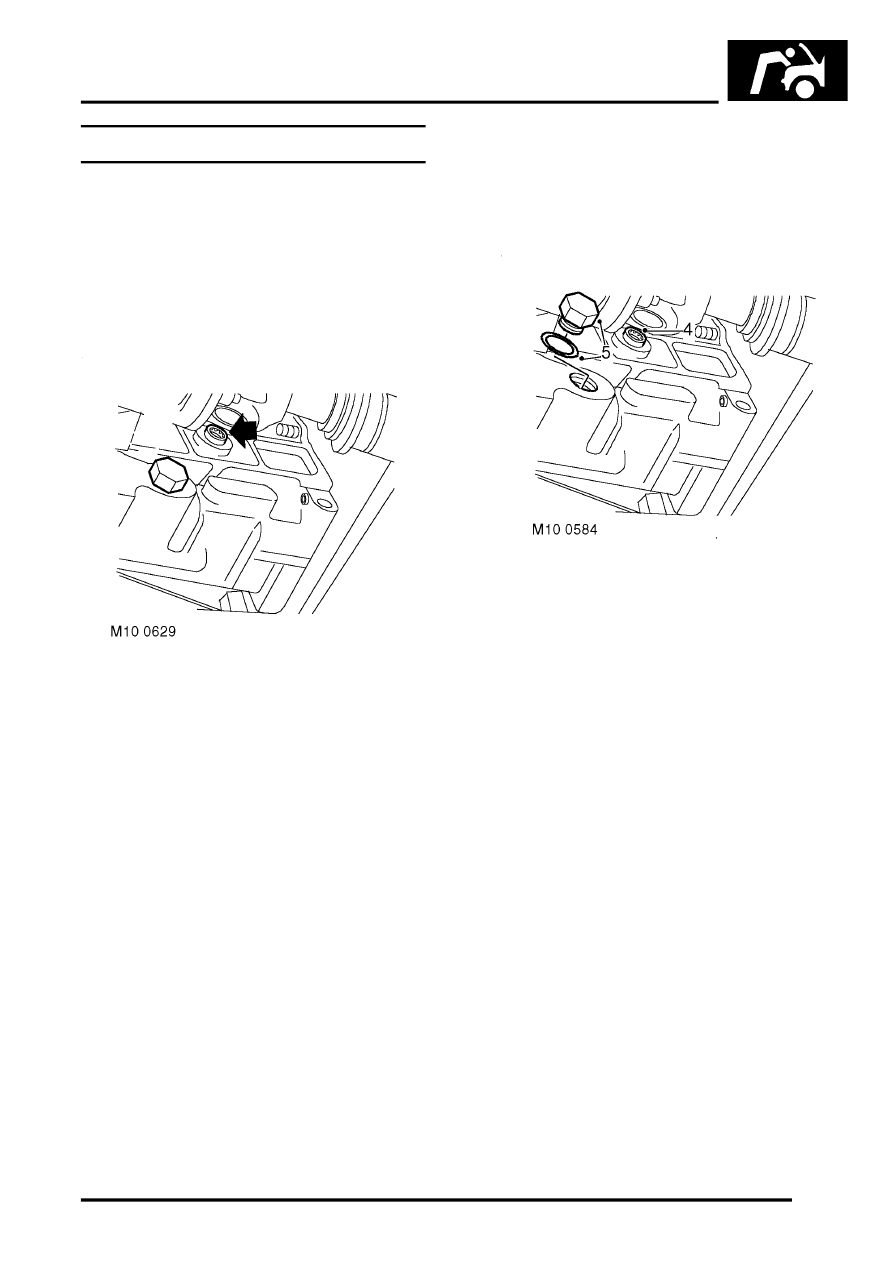

Check/top-up oil level

1. Release fixings, remove rear underbelly panel.
2. Clean area around oil filler/level plug.

3. Remove oil filler/level plug.
4. Check that oil level is to bottom of oil filler/level

plug hole.

5. Top-up level (if required) with recommended oil

to bottom of filler/level plug hole.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS,
Lubrication.

6. Remove all traces of sealant from threads of oil

filler/level plug.

7. Apply Loctite 290 to threads of oil filler/level

plug.

8.  Fit manual gearbox filler/level plug and tighten

to 30 Nm (22 lbf.ft).

9. Remove all traces of oil from gearcase.

10. Fit rear underbelly panel, secure fixings.

Replace oil

1. Release fixings, remove rear underbelly panel.
2. Place a suitable container beneath gearbox

drain plug.

3. Clean area around oil filler/level and drain

plugs.

4. Remove oil filler/level plug.
5. Remove oil drain plug, remove and discard

sealing washer.

6. Allow oil to drain.
7. Clean magnet in oil drain plug.
8. Fit new sealing washer to oil drain plug.
9. Fit manual gearbox drain plug and tighten to 50

Nm (37 lbf.ft).

10. Fill gearbox with recommended oil to bottom of

filler/level plug hole.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS,
Lubrication.

11. Remove all traces of sealant from threads of oil

filler/level plug.

12. Apply Loctite 290 to threads of oil filler/level

plug.

13.  Fit manual gearbox filler/level plug and tighten

to 30 Nm (22 lbf.ft).

14. Remove all traces of oil from gearcase.
15. Fit rear underbelly panel, secure fixings.
