Motor - headlamp levelling

LIGHTING

REPAIRS

86-2-9

Motor - headlamp levelling

$% 86.41.16

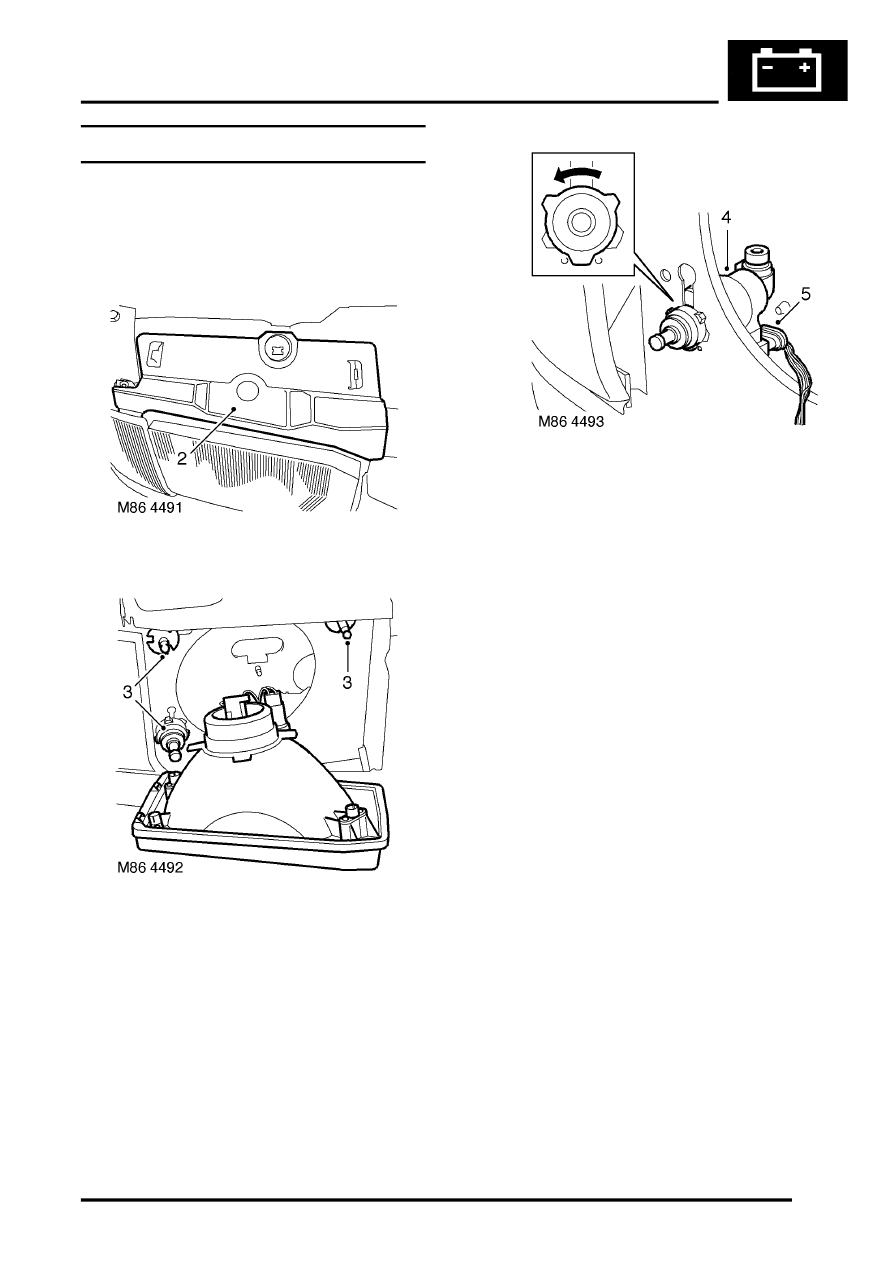

Remove

1. For RH headlamp levelling motor: Release

fixings and remove battery cover.

2. Remove headlamp access cover.

3. Release headlamp from adjuster pin sockets.

4. Rotate and remove motor from body panel.
5. Disconnect multiplug from motor.
6. Remove headlamp levelling motor.

Refit

1. Position new headlamp levelling motor and

connect multiplug.

2. Fit motor to body panel.
3. Fit headlamp to adjuster pins.
4. Check headlamp beam alignment.

 +

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - up to 03MY.

5. Fit headlamp access cover.
6. For RH headlamp levelling motor: Fit and

secure battery cover with fixings.
