Fascia (page 3 of 4)

INTERIOR TRIM COMPONENTS

76-3-12 REPAIRS

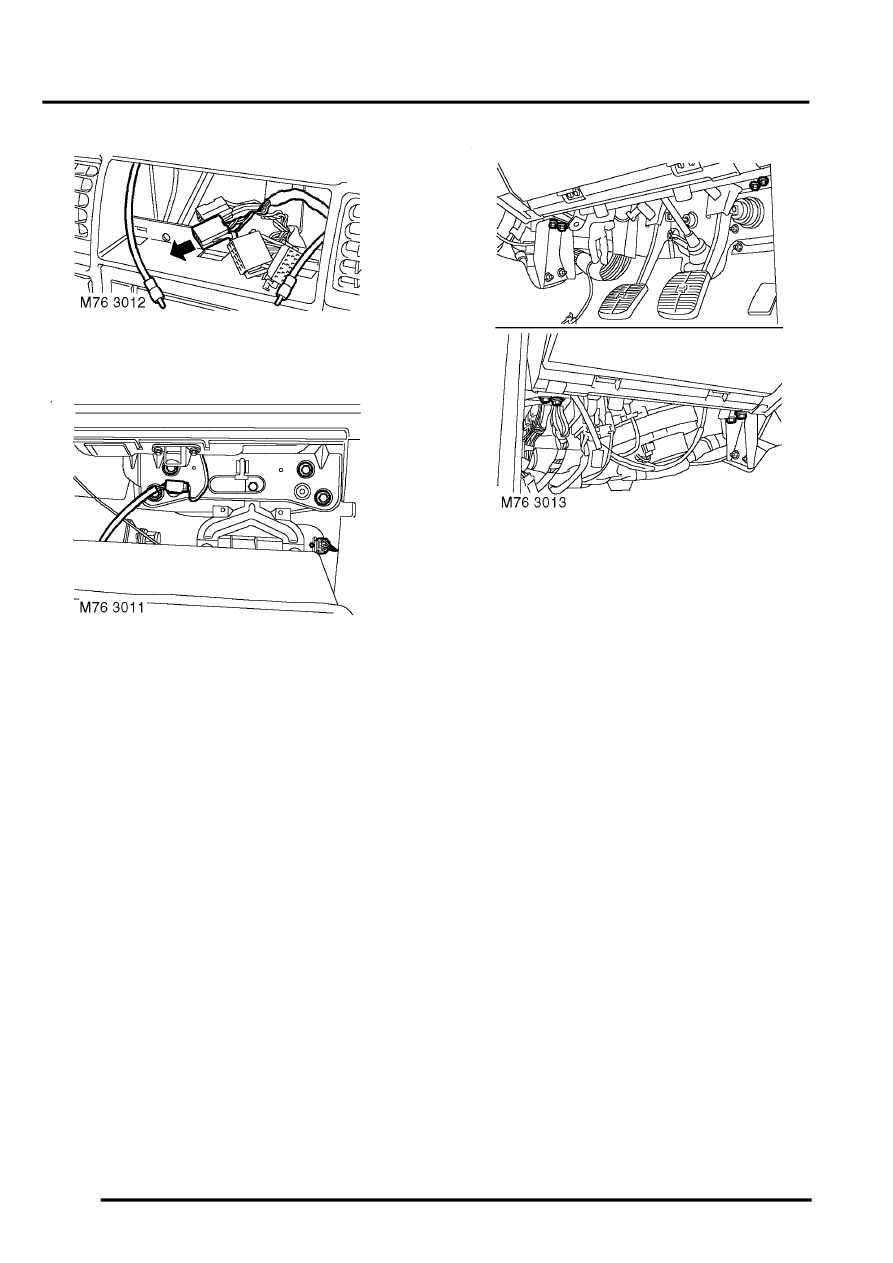

20. Separate blue section from ICE multiplug.
21. Release coaxial cables from fascia panel.

22. Disconnect multiplug from passenger air bag.
23. Disconnect multiplug from blower motor.
24. Working through glove box aperture remove 2

bolts, or 4 bolts if passenger airbag module is
fitted, securing fascia to body.

25. Remove 4 bolts securing lower edge of fascia

to mounting brackets on transmission tunnel.

26. Remove 4 bolts securing lower edge of fascia

to brackets on 'A' post.

27. With assistance carefully remove fascia from

vehicle.

28. If renewing fascia, transfer components to new

fascia as necessary.

Refit

1. With assistance carefully fit fascia and tighten

bolts securing lower edge of fascia to 26 Nm
(19 lbf.ft).

2. Tighten bolts securing fascia to body to 26 Nm

(19 lbf.ft).

3. Fit nuts securingfascia to steering column

bracket to 11 Nm (8 lbf.ft).

4. Secure coaxial cables to fascia and secure blue

multiplug to main ICE multiplug.

5. Models with A/C: Connect heater control

multiplug.

6. Models without A/C: Connect temperature

and air distribution inner cables to heater
control levers. Set temperature control knobs to
fully hot, distribution knob to demist position
and, with flap levers fully closed, secure outer
cables to clips on heater casing.

7. Connect multiplugs to blower motor and

passenger air bag (where fitted).

8. Fit glove box and secure with bolts.
9. Connect fascia harness multiplugs to main

harness and fuse box.

10. Position instrument pack and connect

multiplugs.
