Console - centre - manual models (page 3 of 3)

INTERIOR TRIM COMPONENTS

REPAIRS

76-3-9

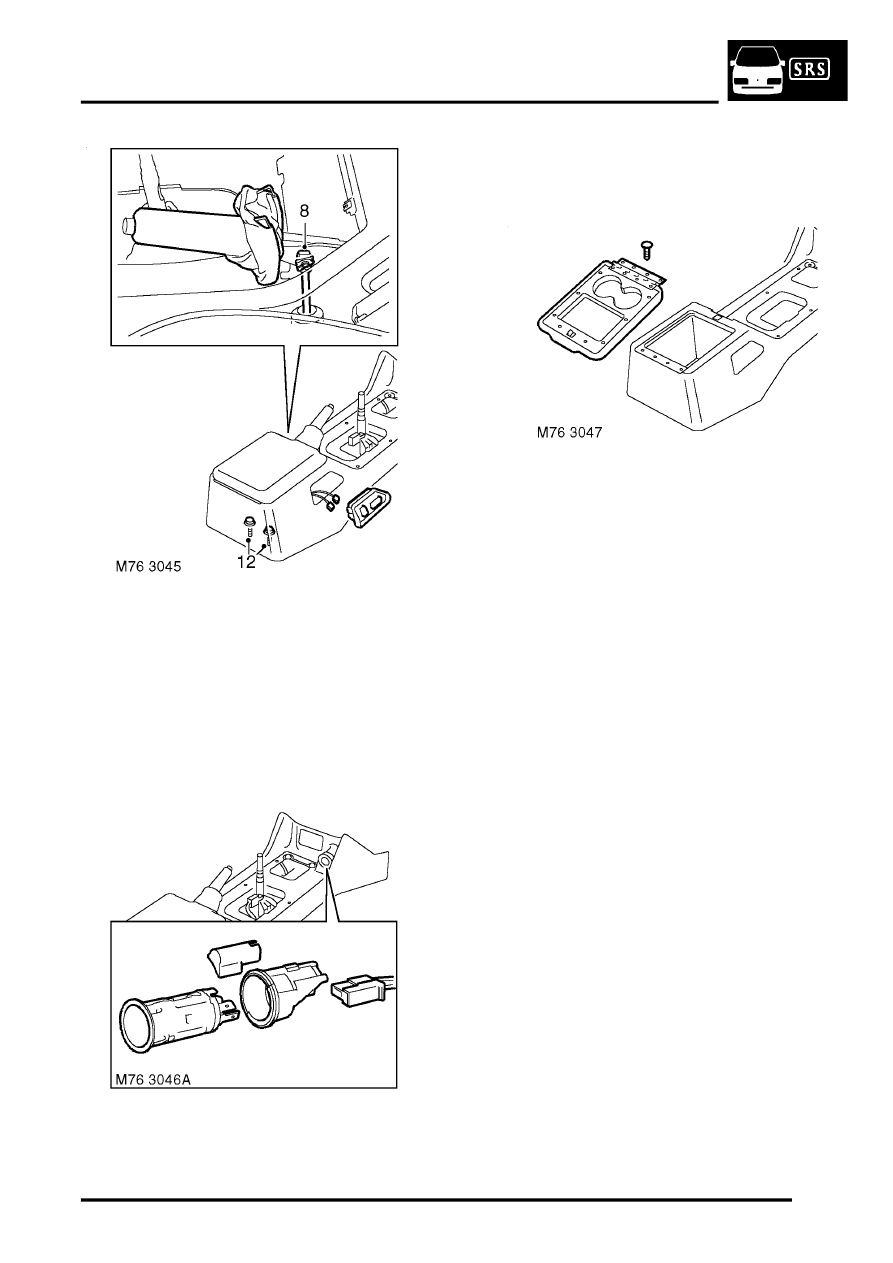

8. Release handbrake gaiter from console.
9. Remove clip and clevis pin securing cable to

handbrake.

10. Move handbrake to fully upward position.
11. Release electric seat switches from  console.
12. Disconnect multiplugs from switches and

remove.

13. Remove 2 bolts securing rear of console  to

transmission tunnel.

14. Release centre console from fascia.

15. Disconnect multiplug and bulb from cigar

lighter.

16. Remove console.

NOTE: Do not carry out further dismantling if
component is removed for access only.

17. Remove 4 screws securing storage bin lid  to

console and remove lid.

18. Release cigar lighter body from console  and

remove.

Refit

1. Fit and secure cigar lighter body to  console.
2. Fit lid to console and secure with  screws.
3. Fit console.
4. Connect multiplug and bulb to cigar  lighter.
5. Fit centre console to fascia.
6. Fit 2 bolts securing rear of console to

transmission tunnel.

7. Connect multiplugs to seat switches.
8. Fit switches to console.
9. Move handbrake to lowered position.

10. Fit cable to handbrake and secure with clevis

pin and clip.

11. Fit handbrake gaiter to console.
12. Fit bolts securing forward edge of  console to

transmission tunnel.

13. Models with veneer trim:  Position veneered

console cover and connect multiplugs to switch
pack. Fit cigar lighter element and secure
veneered console cover to console.

14. Models with base trim: Connect multiplugs to

switch pack,  fit switch pack to console and
secure with screws.

15. Models with base trim: Fit cover plate to

switch pack, and rubber mat to console.

16. Fit transfer gearbox gaiter and knob to  lever.
17. Secure gaiter to console.
18. Fit knob and gaiter to gear lever and secure

gear lever gaiter to console with clips.

19. Models from 03MY:Fit both centre console

cup holders.
