Servo - air distribution control

HEATING AND VENTILATION

REPAIRS

80-19

Servo - air distribution control

$% 80.10.30

Remove

1. Disconnect battery earth lead.
2. RHD models: Remove heater assembly.

 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models with
air conditioning.

3. LHD models: Remove heater motor assembly.

 +

 HEATING AND VENTILATION,

REPAIRS, Blower assembly.

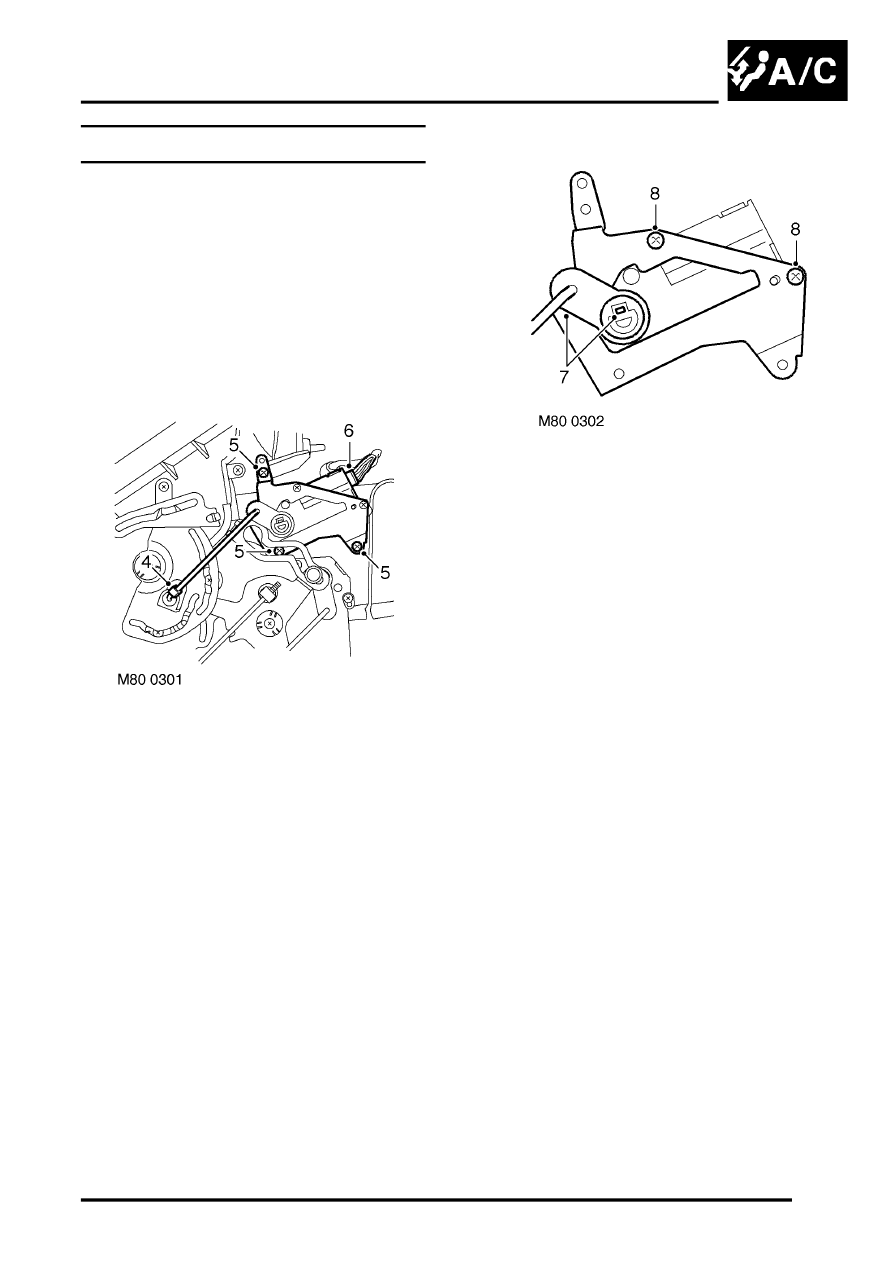

4. Release clip securing operating lever and

release the lever from linkage.

5. Remove 3 screws securing servo support

bracket to casing  and release servo.

6. Disconnect multiplug from servo and remove

servo.

7. Release clip securing operating lever to servo

and remove lever.

8. Remove 2 screws securing support bracket

and remove support bracket.

Refit

1. Position support bracket to servo and  secure

with screws.

2. Position  servo lever to servo and secure clip.
3. Connect multiplug to servo.
4. Position servo to casing and secure with

screws.

5. Connect operating lever to servo and secure

with clip.

6. RHD models: Fit heater assembly.

 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models with
air conditioning.

7. LHD models: Fit heater motor assembly.

 +

 HEATING AND VENTILATION,

REPAIRS, Blower assembly.

8. Connect battery earth lead.
