Pipe - Heater - Feed

HEATING AND VENTILATION

REPAIRS

80-29

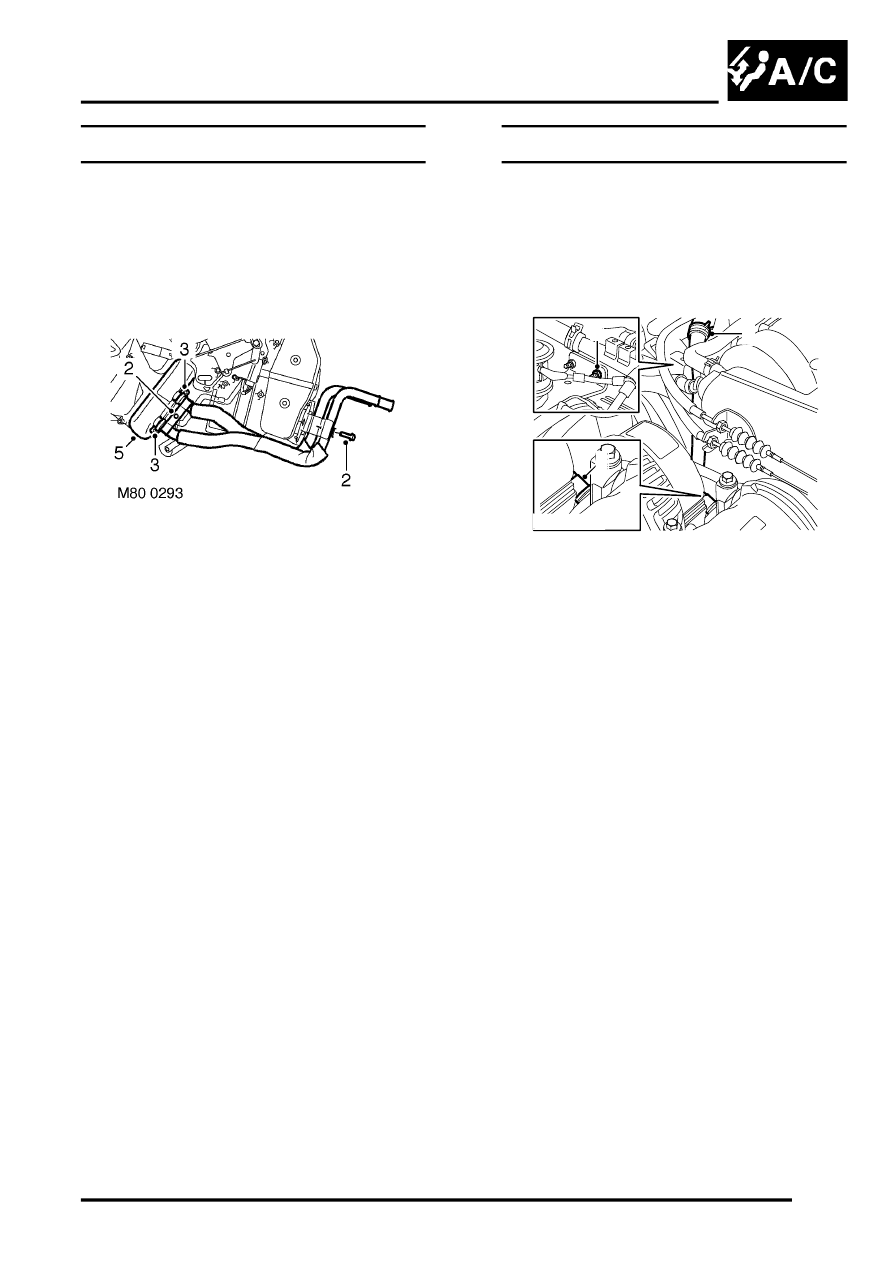

Heater matrix

$% 80.20.29

Remove

1. Remove heater assembly.



 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models with
air conditioning.

2. Remove 2 screws securing coolant pipe

saddles and remove saddles.

3. Loosen screws securing coolant pipes to

matrix, release clamps and remove coolant
pipes.

4. Remove and discard 'O' rings.
5. Remove heater matrix.

Refit

1. Position heater matrix, using new 'O'  rings fit

coolant pipes and align clamps.

2. Fit saddle clamps and secure with screws
3. Tighten coolant pipe clamp screws.
4. Fit heater assembly.



 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models with
air conditioning.

Pipe - Heater - Feed

$% 80.25.07

Remove

1. Remove heater return pipe.



 +

 HEATING AND VENTILATION,

REPAIRS, Pipe - Heater - Return.

2. Release clip securing heater feed hose to

heater feed pipe and disconnect hose from
pipe.

3. Remove nut securing heater feed pipe to

plenum chamber.

4. Press quick release connector and release

heater feed pipe from plenum chamber.

5. Remove and discard 'O' ring from pipe.

Refit

1. Fit new 'O' ring to heater feed pipe and lubricate

with castor oil.

2. Secure heater feed pipe to plenum chamber.
3. Fit and tighten nut securing heater feed pipe to

plenum chamber.

4. Connect heater feed hose to heater feed pipe

and secure with clip.

5. Fit heater return pipe.



 +

 HEATING AND VENTILATION,

REPAIRS, Pipe - Heater - Return.

M80 0435

2

3

4
