Harness - main - DVD unit

HARNESSES

86-7-28 REPAIRS

50. Feed harness through to front panel.
51. Secure fog lamp multiplug.
52. Connect headlamp level motor, headlamp  and

side lamp multiplugs.

53. Fit indicator lamp.



 +

 LIGHTING, REPAIRS, Lamp - front

repeater - up to 03MY.

54. Secure harness to RH front panel.
55. Connect cooling fan and horn multiplug.
56. Secure harness to lower support rail.
57. Connect receiver drier and air  temperature

sensor multiplugs.

58. Fit front bumper.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper assembly - front.

59. Fit battery tray.
60. Fit air filter assembly.



 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Air cleaner assembly.

61. Position both lower 'A' post trims and  secure

with studs.

62. Fit heater assembly.



 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models with
air conditioning.


 +

 HEATING AND VENTILATION,

REPAIRS, Heater assembly - models
without air conditioning.

Harness - main - DVD unit

$% 86.70.25

Remove

1. Remove battery cover and disconnect the

battery earth lead.

2. Remove CD switch box.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Switch box - CD/DVD player.

3. Remove DVD player unit.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, DVD screen/player unit.

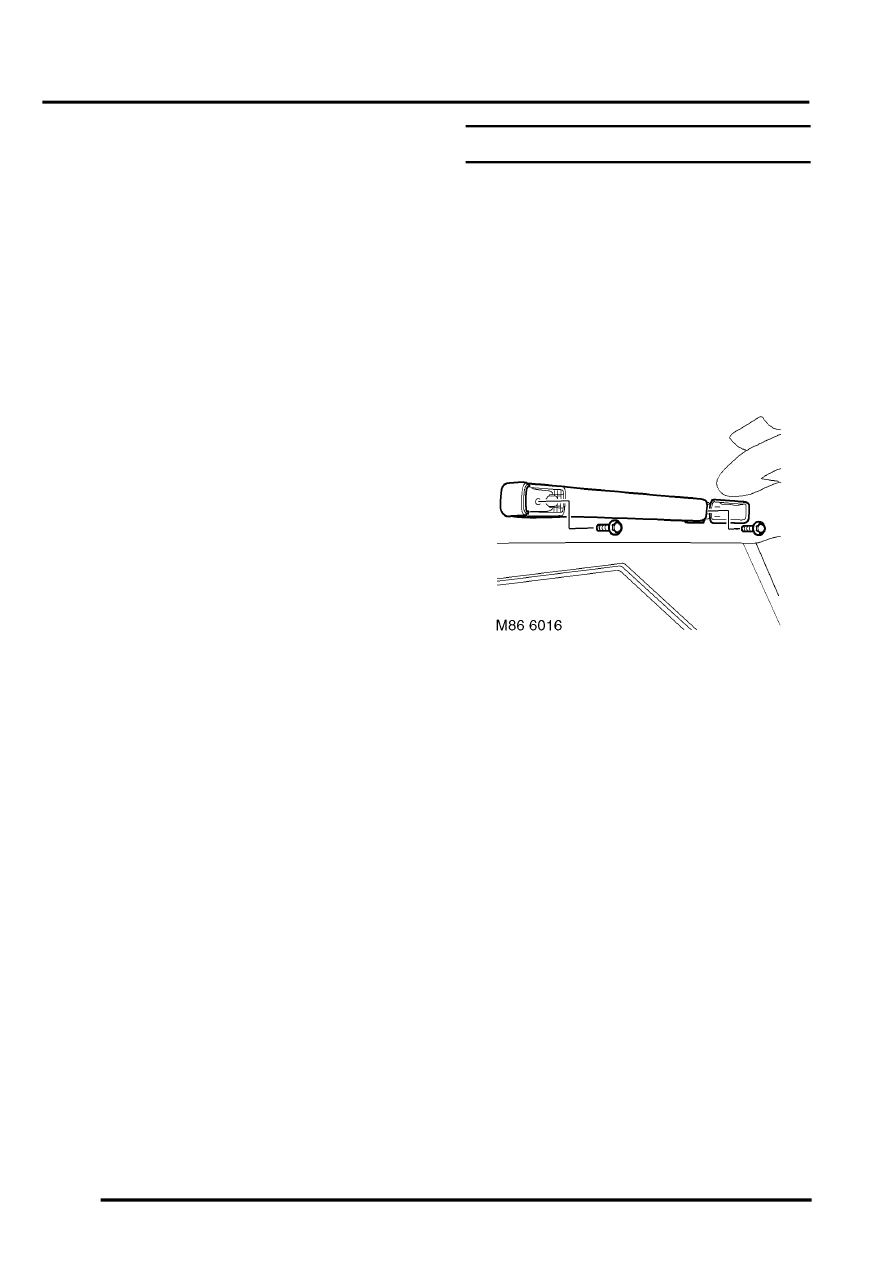

4. Release screw covers, remove 4 screws and

remove front and rear grab handles from
drivers side.
