Harness - engine - V8 (page 3 of 4)

HARNESSES

86-7-10 REPAIRS

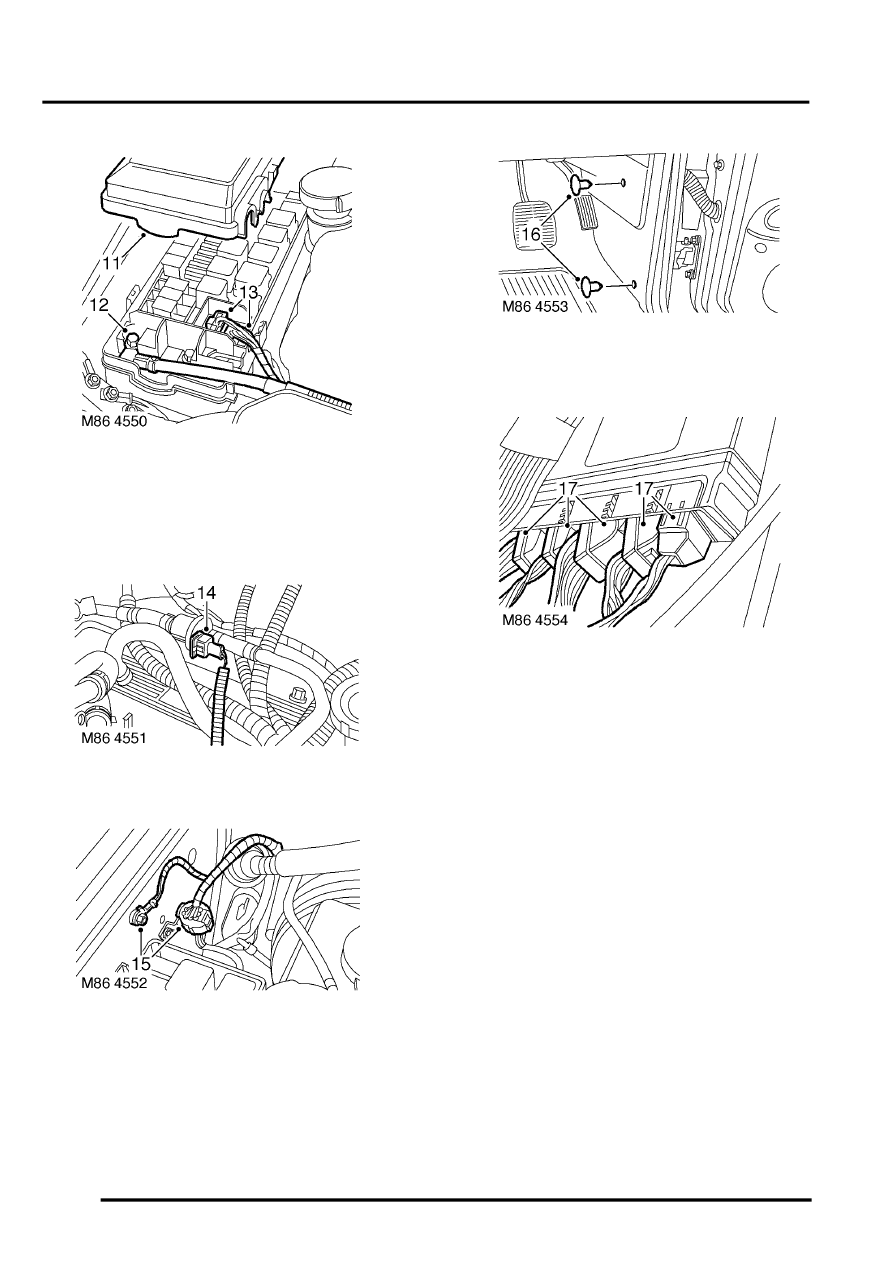

11. Release clips and remove fuse box cover.
12. Remove bolt securing starter lead to fuse box,

release lead and position aside.

13. Disconnect 2 engine harness multiplugs from

fuse box.

14. Disconnect EVAP solenoid multiplug.

15. Remove nut securing engine harness earth to

body and disconnect engine harness  to main
harness multiplug.

16. Remove trim fixings securing toe board  and

remove toe board.

17. Disconnect 5 multiplugs connecting engine

harness to ECM.

18. Release engine harness, pull into engine bay.
19. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.
