Harness - body (page 5 of 7)

HARNESSES

REPAIRS

86-7-5

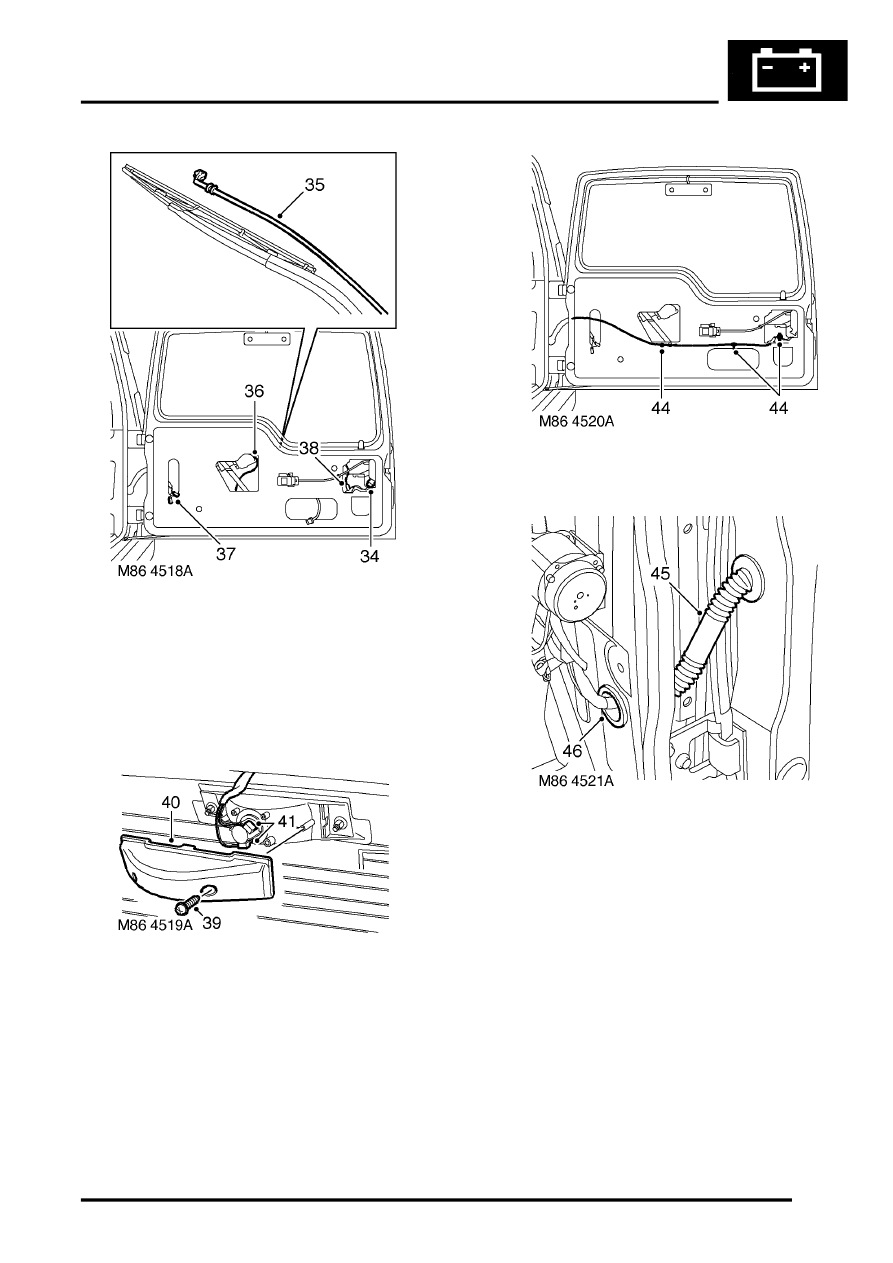

34. Disconnect multiplug from door latch.
35. Disconnect multiplug and washer tube from

rear wiper  arm.

36. Disconnect multiplug from rear wiper  motor.
37. Disconnect 2 Lucars from heated rear  window

(HRW).

38. Disconnect multiplug from number plate  lamp.

39. Remove 2 screws securing centre high

mounted stop lamp (CHMSL) cover to tail door
glass.

40. Remove CHMSL cover.
41. Disconnect 2 Lucars from CHMSL.
42. Attach draw string to  harness and  draw

harness through tail door.

43. Disconnect draw string from harness, and tape

to the tail door.

44. Release 3 clips securing harness to tail  door.

45. Release harness sleeve from door outer  edge

and feed harness through door.

46. Release grommet from 'E' post and feed  tail

door harness back to upper 'E' post.
