Bushes - radius arm (page 2 of 2)

FRONT SUSPENSION

60-38

REPAIRS

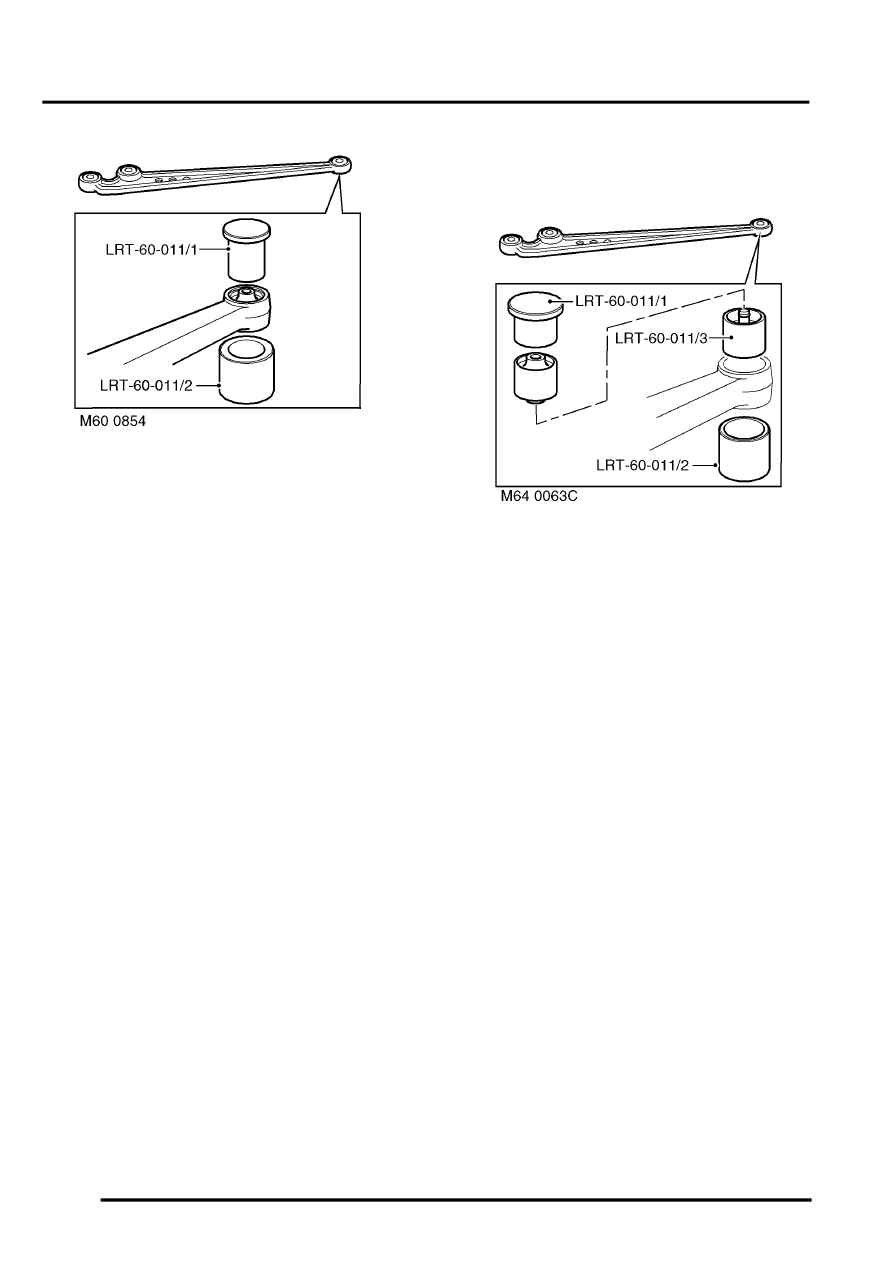

10. Using LRT-60-011/1 and LRT-60-011/2 press

out bush from rear end of radius arm.

11. Using a suitable piece of tubing, press out

bushes from axle end of radius arm.

Refit

1. Clean and lubricate bush and radius arm

mating faces.

2. Using LRT-60-011/1,LRT-60-011/2 and LRT-

60-011/3, press bush into rear end of radius
arm.

3. Using a suitable piece of tubing press front

radius arm bush into radius arm.

4. Repeat above operation for remaining bush.
5. Position radius arm to vehicle and fit securing

nuts and bolts, do not tighten at this stage.

CAUTION: Nuts and bolts must be tightened
with weight of vehicle on suspension.

6. Fit cable tie to secure axle breather.
7. Fit track rod to steering knuckle and secure with

nut, tighten to 125 Nm (92 lbf.ft).

8. Fit road wheel and tighten nuts to 140 Nm (103

lbf.ft).

9. Remove stand(s) and lower vehicle.

10. Tighten radius arm nuts and bolts to 230 Nm

(170 lbf.ft).
