Roof bars

EXTERIOR FITTINGS

76-2-8

REPAIRS

Roof bars

$% 76.11.31

Remove

1. Remove headlining.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.

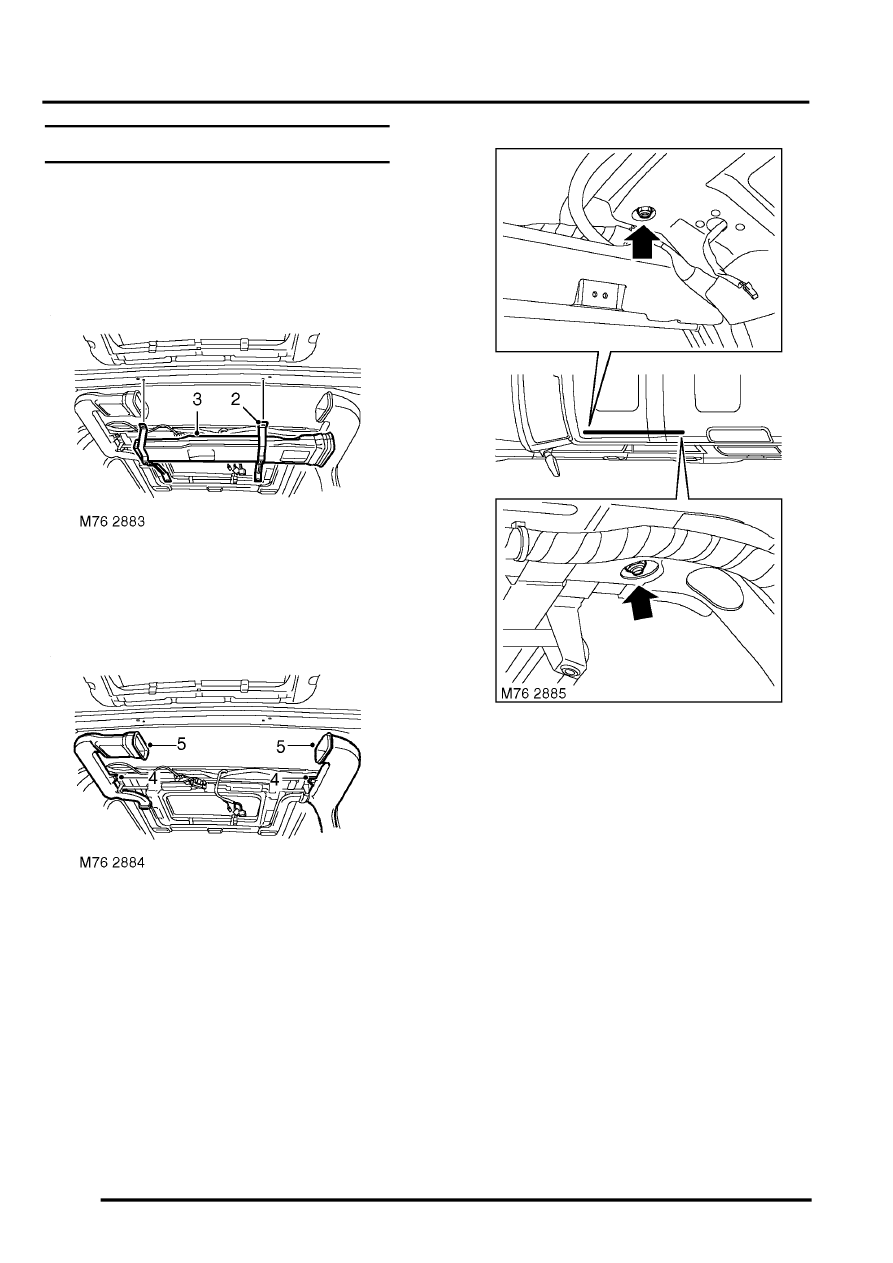

2. Models with rear A/C: Drill out 4 rivets

securing rear centre duct to roof.

3. Models with rear A/C: Release and remove

rear centre duct.

4. Models with rear A/C: Drill out 2 rivets

securing each upper side duct to roof.

5. Models with rear A/C: Remove upper side

ducts.

6. Remove 2 nuts securing each roof bar to  roof.
7. Remove roof bars and collect foam pads  from

each end.

Refit

1. Fit roof bars to roof, ensuring foam  pads are

correctly located.

2. Fit nuts securing roof bars to  roof and tighten

to 32 Nm (24 lbf.ft).

3. Models with rear A/C: Fit upper side ducts and

secure with rivets.

4. Models with rear A/C: Fit rear centre duct and

secure with rivets.

5. Fit headlining.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining.
