Cable - bonnet release - up to 03MY (page 2 of 2)

EXTERIOR FITTINGS

76-2-10 REPAIRS

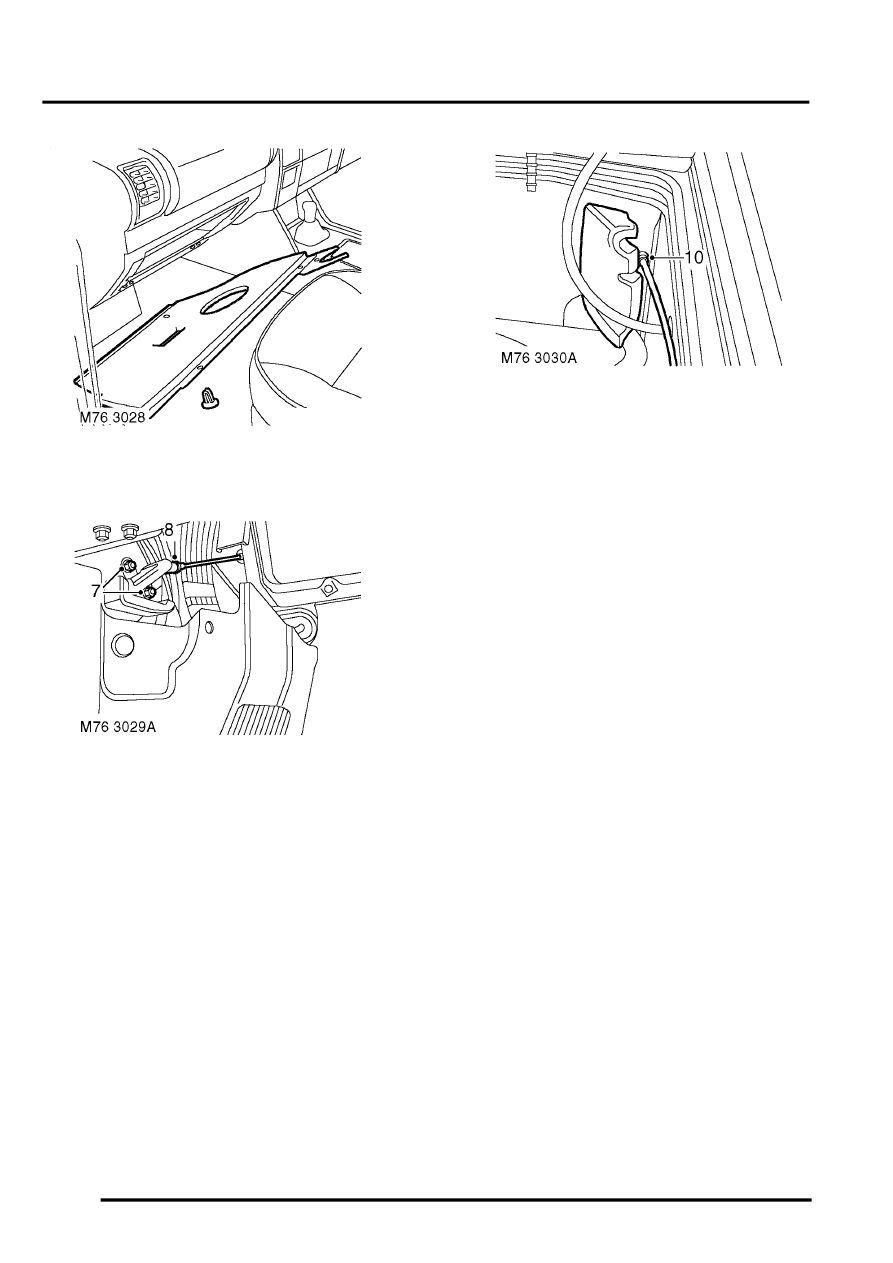

6. Remove 4 fasteners securing LH fascia closing

panel to fascia and remove panel.

7. Remove 2 nuts securing bonnet release  lever

assembly to body.

8. Remove bonnet release cable from lever

assembly.

9. Diesel models: Pull sound  insulation away

from bulkhead for access to  bonnet release
cable grommet.

10. Remove grommet from engine bulkhead.
11. Tie a draw string to end of bonnet  release

cable in passenger compartment.

12. Pull bonnet release cable, from bonnet lock

end, until whole of cable is released.

13. Untie draw string from bonnet release  cable

and remove cable.

14. Remove grommet from cable.

Refit

1. Fit grommet to bonnet release cable.
2. Tie draw string to passenger compartment end

of bonnet release cable.

3. Use draw string to pull bonnet release cable

into position.

4. Fit grommet to engine bulkhead.
5. Untie draw string from bonnet release  cable.
6. Position bonnet release lever assembly  and

connect bonnet release cable to lever.

7. Fit release lever assembly to  body and tighten

nuts to 10 Nm (7 lbf.ft) .

8. Connect bonnet release cable to lock.
9. With assistance, operate bonnet release lever

and check for correct operation of lock.

10. Fit fascia closing panel and secure with

fasteners.

11. Fit bonnet lock shield and secure with  rivets.
12. Position headlamp to body, connect  multiplugs

and fit headlamp to sockets.

13. Fit front grille.

 +
