Mounting - rear - LH

ENGINE - V8

12-2-24 REPAIRS

Mounting - rear - LH

$% 12.45.07

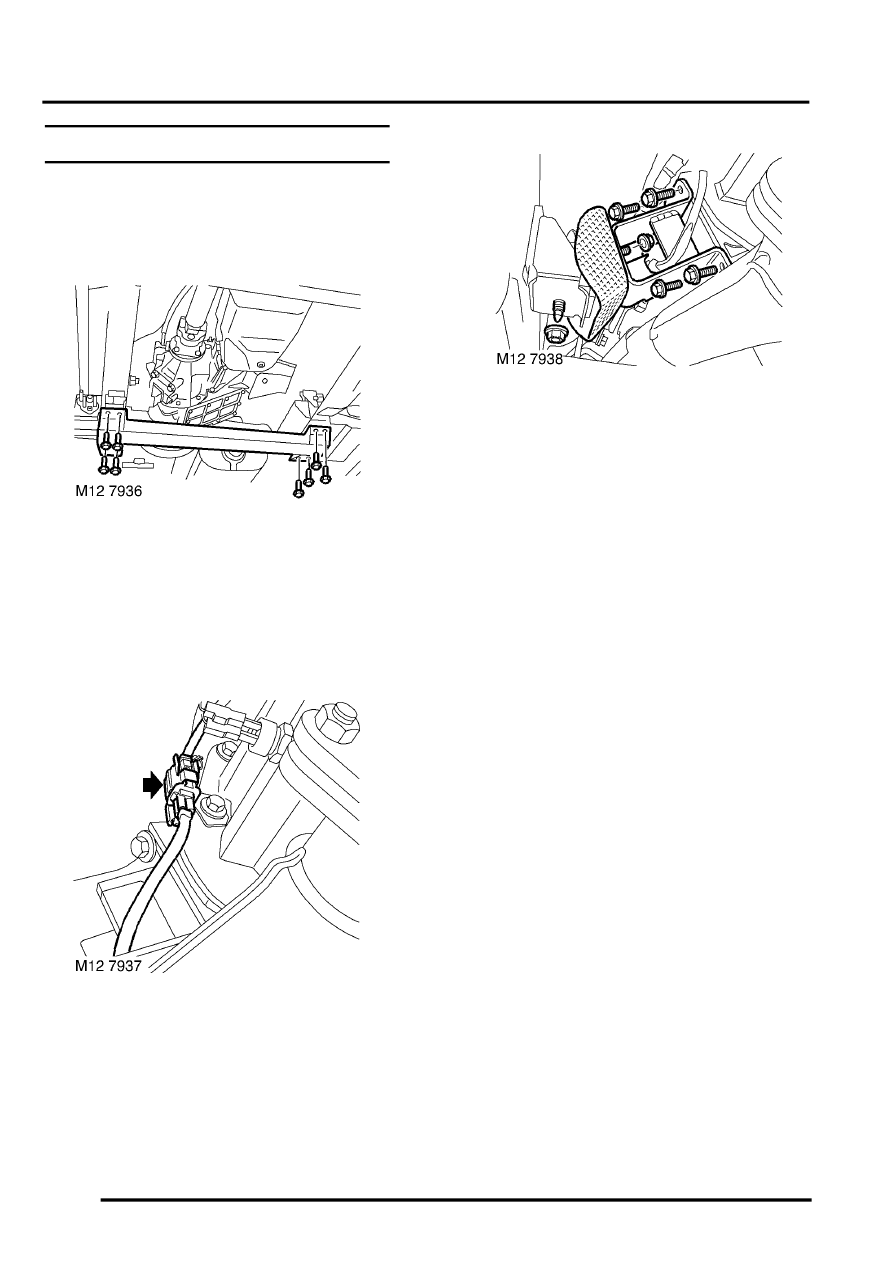

Remove

1. Raise vehicle on lift.

2. Remove 8 bolts securing rear cross member

and remove cross member.

3. Support transfer gearbox on jack.

CAUTION: To prevent damage to
components, cushion the jack pad with a
block of wood or hard rubber.

4. Release and disconnect HO2S multiplug.

5. Remove nut securing mounting to body

bracket.

6. Remove nut securing mounting to mounting

bracket.

7. Remove 4 bolts securing mounting bracket to

gearbox.

8. Remove mounting and mounting bracket

assembly.

9. Remove mounting rubber.

10. Remove heat shield, if fitted.

Refit

1. If fitted position heatshield, fit mounting rubber

to mounting bracket, fit nut but do not tighten.

2. Position mounting bracket assembly, fit bolts

securing mounting bracket to gearbox and
tighten to 85 Nm (63 lbf.ft).

3. Fit nut securing mounting to body bracket and

tighten to 48 Nm (35 lbf.ft).

4. Tighten nut securing mounting to gearbox

bracket to 48 Nm (35 lbf.ft).

5. Connect HO2S multiplug and secure to support

bracket.

6. Position rear cross member, fit bolts and

tighten to 26 Nm (19 lbf.ft).

7. Lower vehicle.
