Gasket - rocker cover - RH (page 2 of 2)

ENGINE - V8

REPAIRS 12-2-21

5. Release coolant rail from inlet manifold  and

discard 'O' ring.

6. Remove nuts securing alternator cables  and

release cables from alternator.

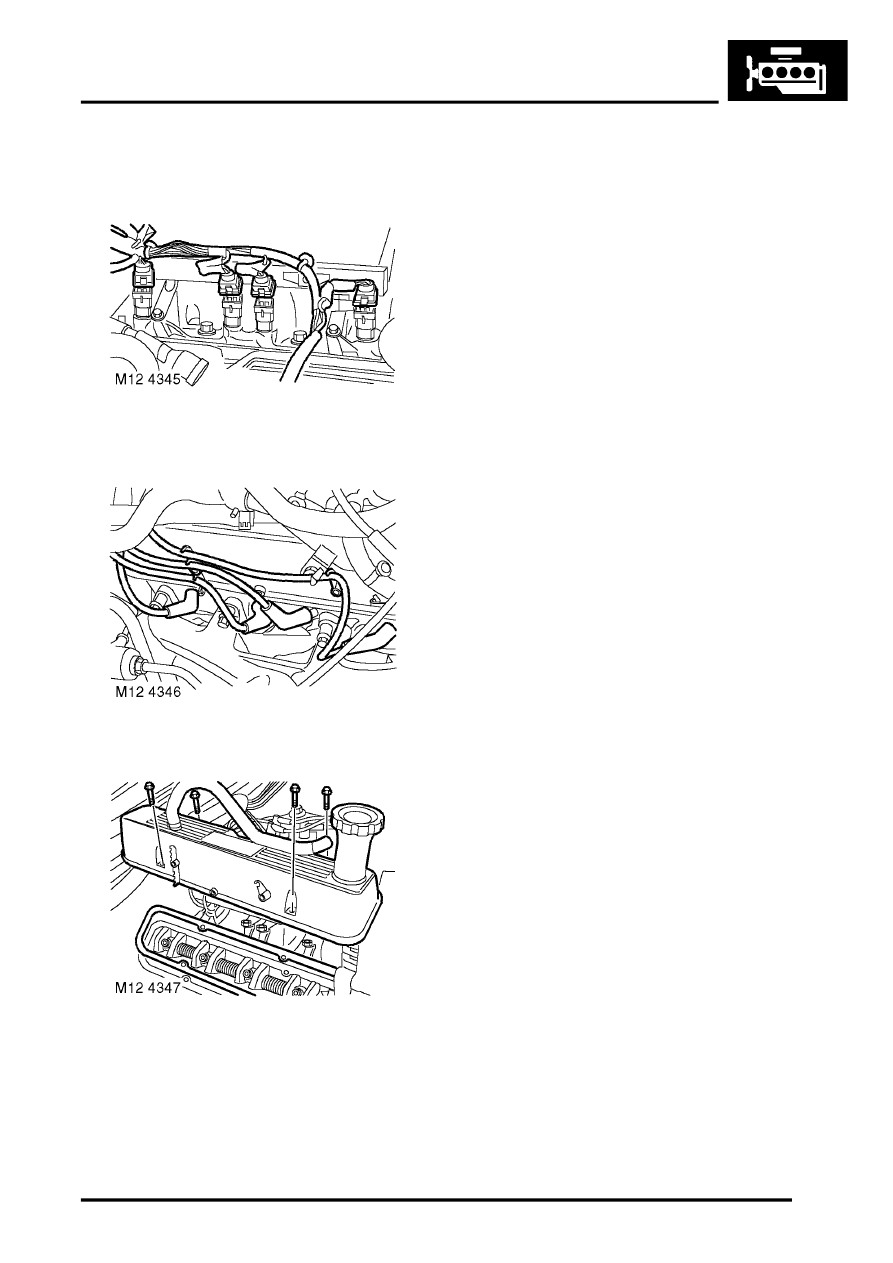

7. Disconnect multiplugs from RH bank of

injectors and  release harness from fuel rail.

8. Release ht leads from clips on rocker cover.

9. Noting fitted position of 2 long screws or multi-

hex bolts, remove and discard screws/bolts
securing rocker cover; remove rocker cover.

10. Remove and discard rocker cover gasket.

Refit

1. Clean mating faces of rocker cover and

cylinder head, ensure bolt holes are clean and
dry.

2. Fit a new gasket dry, position rocker  cover

ensuring gasket is correctly located.

3. Fit new 'patched' multi-hex rocker cover bolts

ensuring that 2 short bolts are on side of rocker
cover nearest centre of engine.

4. Tighten bolts by diagonal selection to:

l

Stage 1 - 3 Nm (2.5 lbf.ft)

l

Stage 2 - 8 Nm (6 lbf.ft)

5. Ensure that outer rim of gasket is correctly

positioned around periphery of rocker cover.

6. Secure ht leads in rocker cover clips.
7. Secure injector harness to fuel rail  and connect

multiplugs to injectors.

8. Position alternator cables, and  tighten terminal

B+ nut to 18 Nm (13 lbf.ft)  and terminal D+ nut
to 5 Nm (3 lbf.ft).

9. Clean coolant rail 'O' ring recess.

10. Lubricate and fit new 'O' ring to  coolant rail,

position coolant rails, fit   bolts and tighten to 22
Nm (16 lbf.ft).

11. Models with SAI: Apply a small amount of

engine oil to top of air manifold union nuts and
around air manifold pipes.

12.  Models with SAI:Position air manifold and

finger tighten both air manifold union nuts.

CAUTION: Finger tighten union nuts as far
as possible, damage to air manifold pipes or
adapters may result if this is not done.

13. Models with SAI: Tighten both union nuts to

25 Nm (18 lbf.ft).

CAUTION: Ensure that air manifold pipes
are not distorted during tightening
operation.

14. Fit upper inlet manifold.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - V8, REPAIRS, Gasket - inlet
manifold - upper - Without Secondary Air
Injection.

15. Refill cooling system.



 +

 COOLING SYSTEM - V8,

ADJUSTMENTS, Drain and refill.
