Engine assembly (page 4 of 5)

ENGINE - V8

REPAIRS 12-2-29

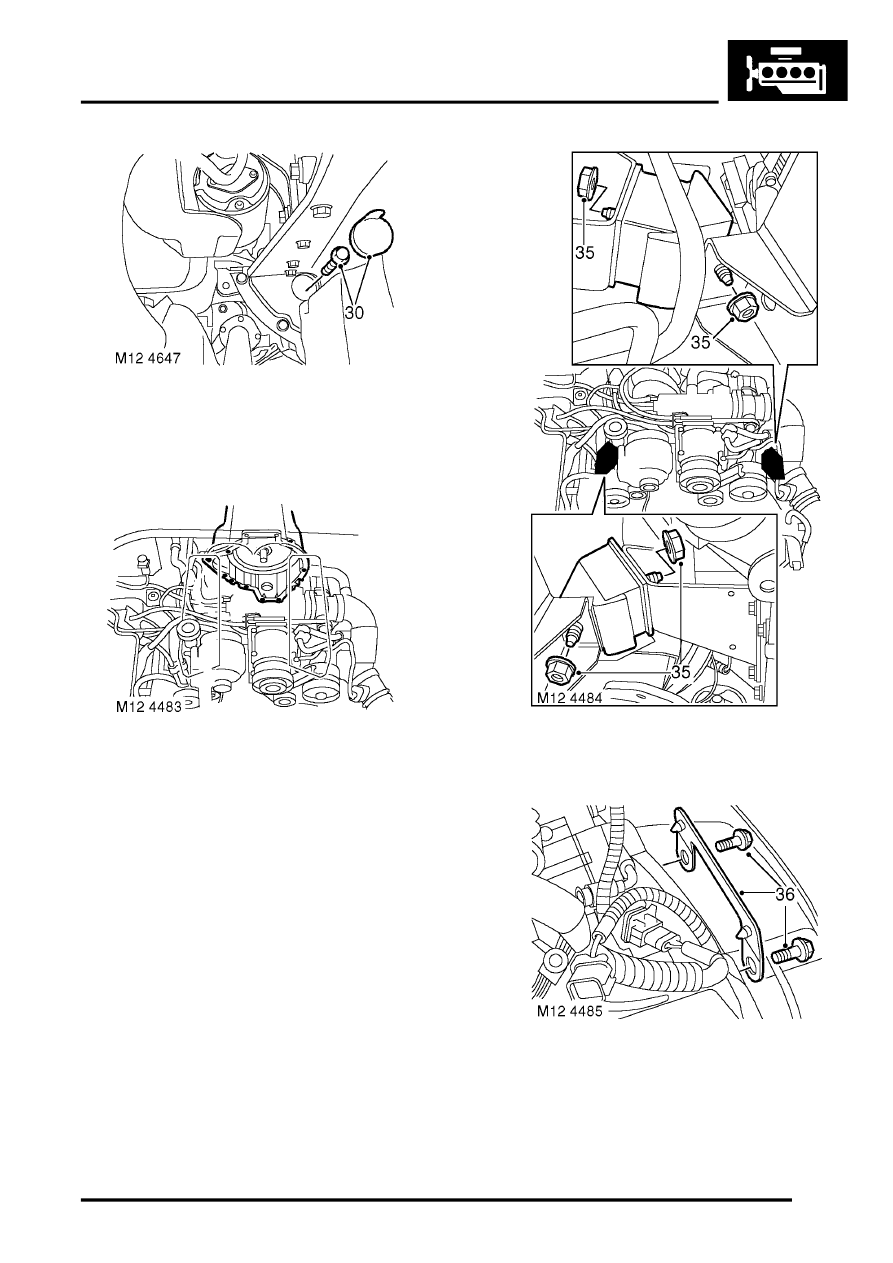

30. Models with automatic gearbox: Remove

access plug and remove 4 bolts securing
torque converter to drive plate.

31. Rotate engine to access bolts.

32. Remove 12 bolts securing engine to  gearbox.

DO NOT remove the top 2 bolts at  this
stage.

33. Collect support brackets from bell  housing

bolts.

34. Attach suitable lifting equipment to  engine.

35. Remove 4 nuts securing engine mountings,

raise engine and remove engine mountings.

36. Lower engine, remove top bolts securing

engine to gearbox and collect bracket.

37. Support gearbox on a jack.
38. Release engine from gearbox dowels.
39. With assistance remove engine from  engine

bay.
