Seal - crankshaft - rear - manual models

ENGINE - V8

12-2-50 OVERHAUL

Reassembly

1. Ensure both seal location and running  surface

on crankshaft are clean. Ensure that bolt holes
in crankshaft are clean and dry.

2. Lubricate replacement oil seal with engine oil.
3. Lubricate seal guide LRT-12-095 with engine

oil and position guide to crankshaft.

4. Fit new seal squarely onto crankshaft and

remove guide  LRT-12-095.

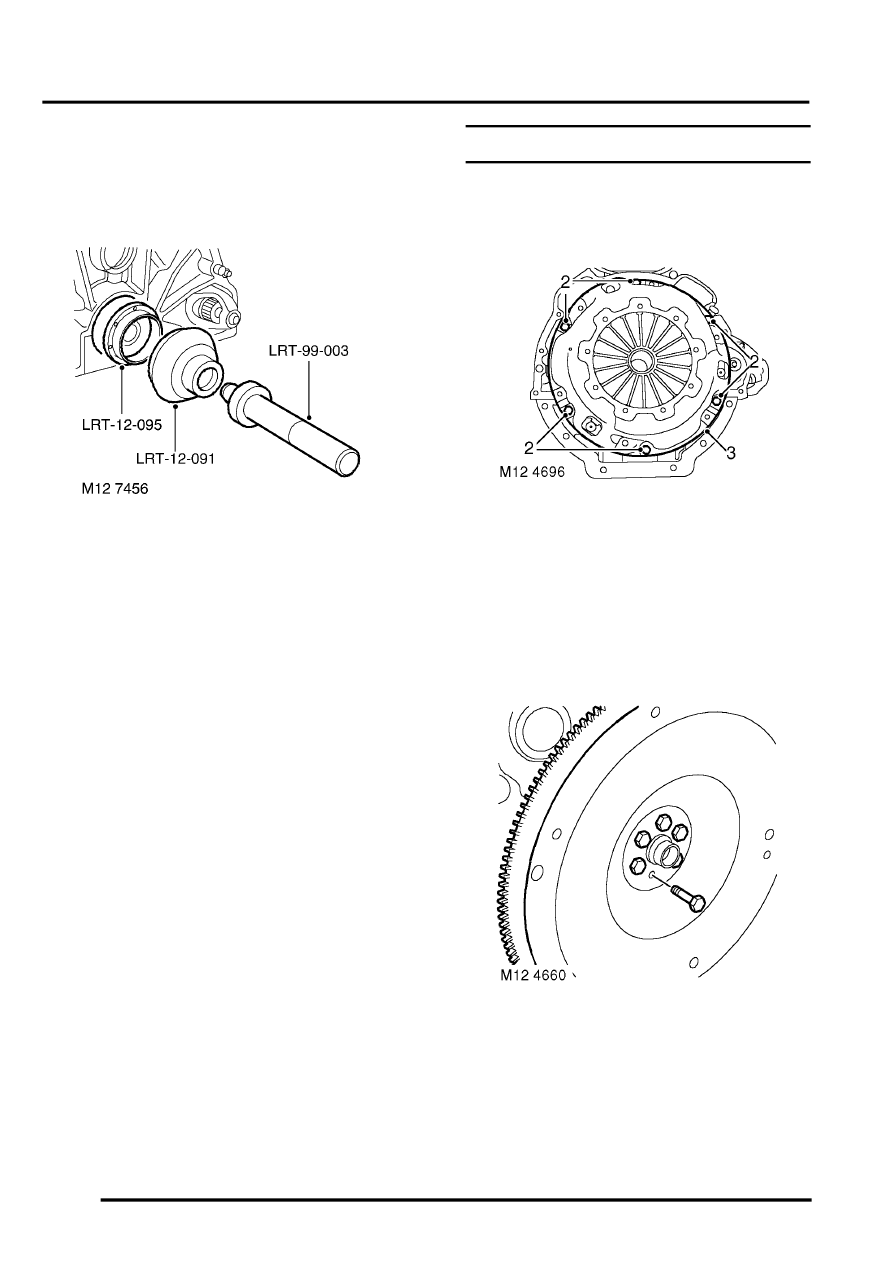

5. Fit seal into location using tools LRT-12-091

and LRT-99-003.

6. All engines: Ensure bolt holes in crankshaft

are clean and dry.

7. All engines: Clean all components.
8.  All engines: Check that drive plate is free from

cracks and distortion.

9. Early engines: Fit hub, starter ring gear and

spacer to crankshaft,  tighten Allen bolts to 78
Nm (58 lbf.ft).

10. Early engines: Fit drive plate and clamp ring,

tighten bolts to 45 Nm (35 lbf.ft).

11.  Later engines: Fit starter ring gear, fit Allen

bolts and tighten to 85 Nm (63 lbf.ft).

12. Later engines: Fit drive plate and clamp ring,

fit bolts and tighten to 45 Nm (33 lbf.ft).

13. Fit CKP sensor.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Sensor - crankshaft position
(CKP).

Seal - crankshaft - rear - manual models

$% 12.21.20.01

Disassembly

1. Restrain flywheel.
2. Working in sequence, loosen and remove 6

bolts securing clutch cover to flywheel.

3. Remove clutch cover.
4. Remove clutch plate.
5. Remove CKP sensor.

 +

 ENGINE MANAGEMENT SYSTEM -

V8, REPAIRS, Sensor - crankshaft position
(CKP).

6. Remove 6 bolts securing flywheel.
7. Remove flywheel.
