Throttle Body

ENGINE MANAGEMENT SYSTEM - V8

18-2-90 REPAIRS

Throttle Body

$% 19.22.45

Remove

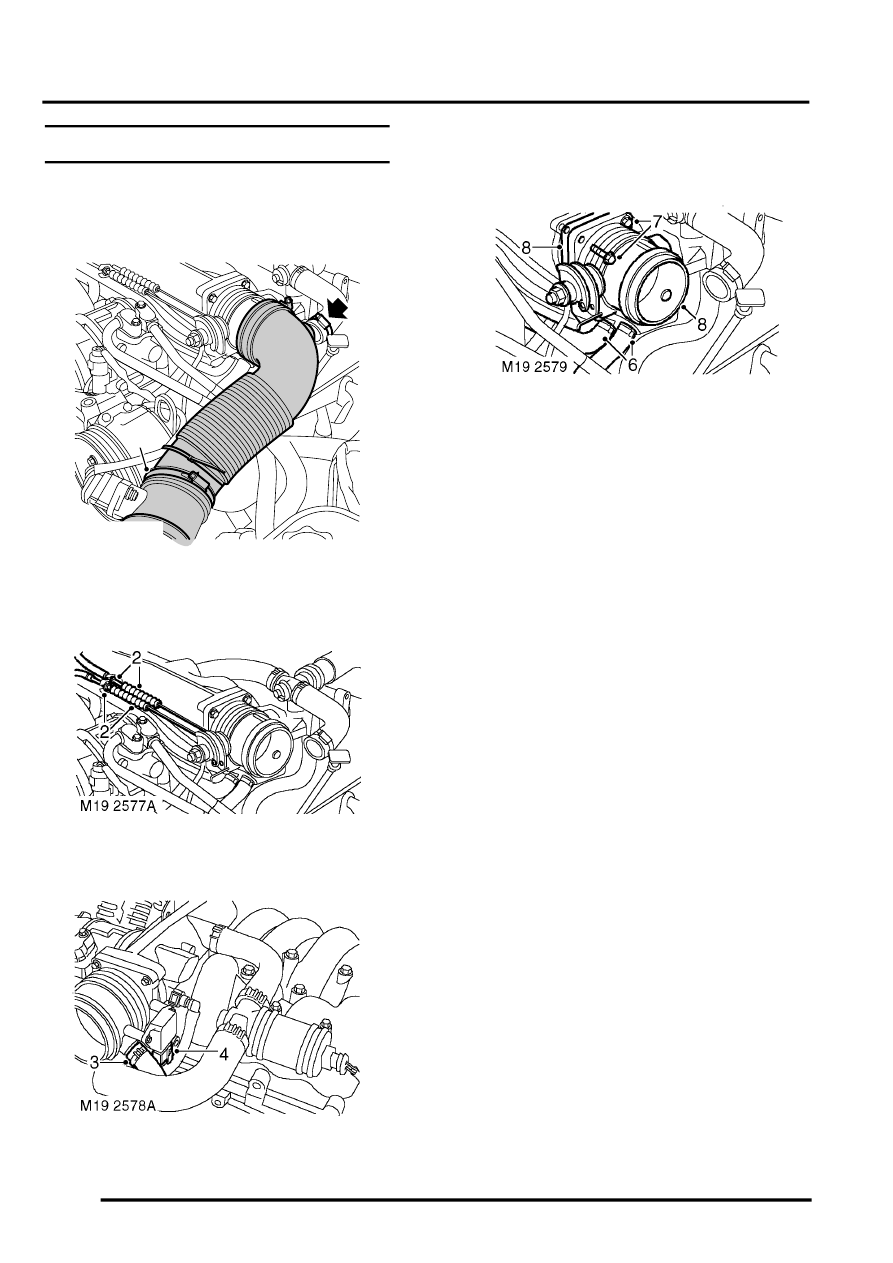

1. Loosen 3 clips securing air intake hose, release

air intake hose and position aside.

Note: Pre 03 MY air intake hose illustrated.

2. Disconnect throttle and cruise control cables

from throttle body.

3. Loosen clip securing breather hose and release

hose.

4. Disconnect multiplug from throttle body.
5. Position a container below the throttle body to

collect coolant spillage.

6. Loosen 2 clips securing coolant hoses to

throttle body and release hoses.

7. Remove 4 bolts securing throttle body to

plenum chamber.

8. Remove throttle body and discard gasket.

Refit

1. Clean plenum chamber and throttle body

mating faces.

2. Using a new gasket, position throttle body, fit

bolts and tighten to 9 Nm (7 lbf.ft).

3. Connect coolant hoses to throttle body and

secure clips.

4. Connect breather hose to throttle body and

secure clip.

5. Connect multiplug to throttle body.
6. Connect throttle and cruise control cables.

l

 +

 ENGINE MANAGEMENT SYSTEM

- V8, ADJUSTMENTS, Cable - cruise
control.

l

 +

 ENGINE MANAGEMENT SYSTEM

- V8, ADJUSTMENTS, Cable - throttle.

7. Position air intake hose and secure clips.
8. Top-up cooling system.

M19 2576A
