Injectors (page 2 of 2)

ENGINE MANAGEMENT SYSTEM - V8

REPAIRS 18-2-93

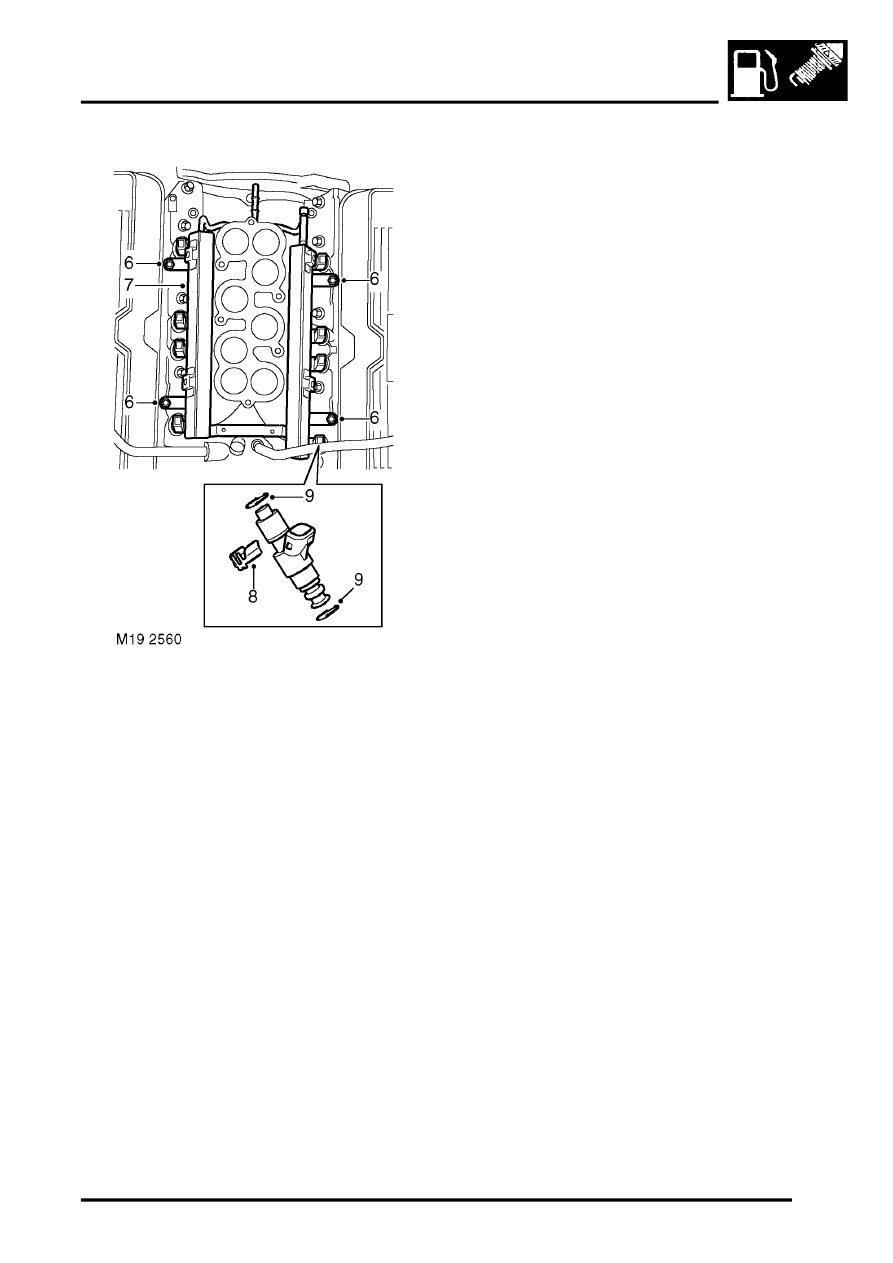

6. Remove 4 bolts securing fuel rail to  inlet

manifold.

7. Release injectors from inlet manifold  and

remove fuel rail and injectors.

8. Release spring clips securing injectors  to fuel

rail and remove fuel injectors.

9. Remove and discard 2 'O' rings  from each

injector.

10. Fit protective caps to each end of  injectors.

Refit

1. Clean injectors and recesses in fuel  rail and

inlet manifold.

2. Lubricate new 'O' rings with  silicone grease

and fit to each end of  injectors.

3. Fit injectors to fuel rail and secure with spring

clips.

4. Position fuel rail assembly and push-fit  each

injector into inlet manifold.

5. Fit bolts securing fuel rail to  inlet manifold and

tighten to 9 Nm (7 lbf.ft).

6. Connect fuel feed hose to fuel rail.
7. Connect injector harness multiplugs and

secure to fuel rail.

8. Carefully position ignition coil assembly

between inlet manifold and bulkhead.

9. Fit upper manifold.

 +
