Air cleaner assembly

ENGINE MANAGEMENT SYSTEM - V8

18-2-86 REPAIRS

Air cleaner assembly

$% 19.10.01

Remove

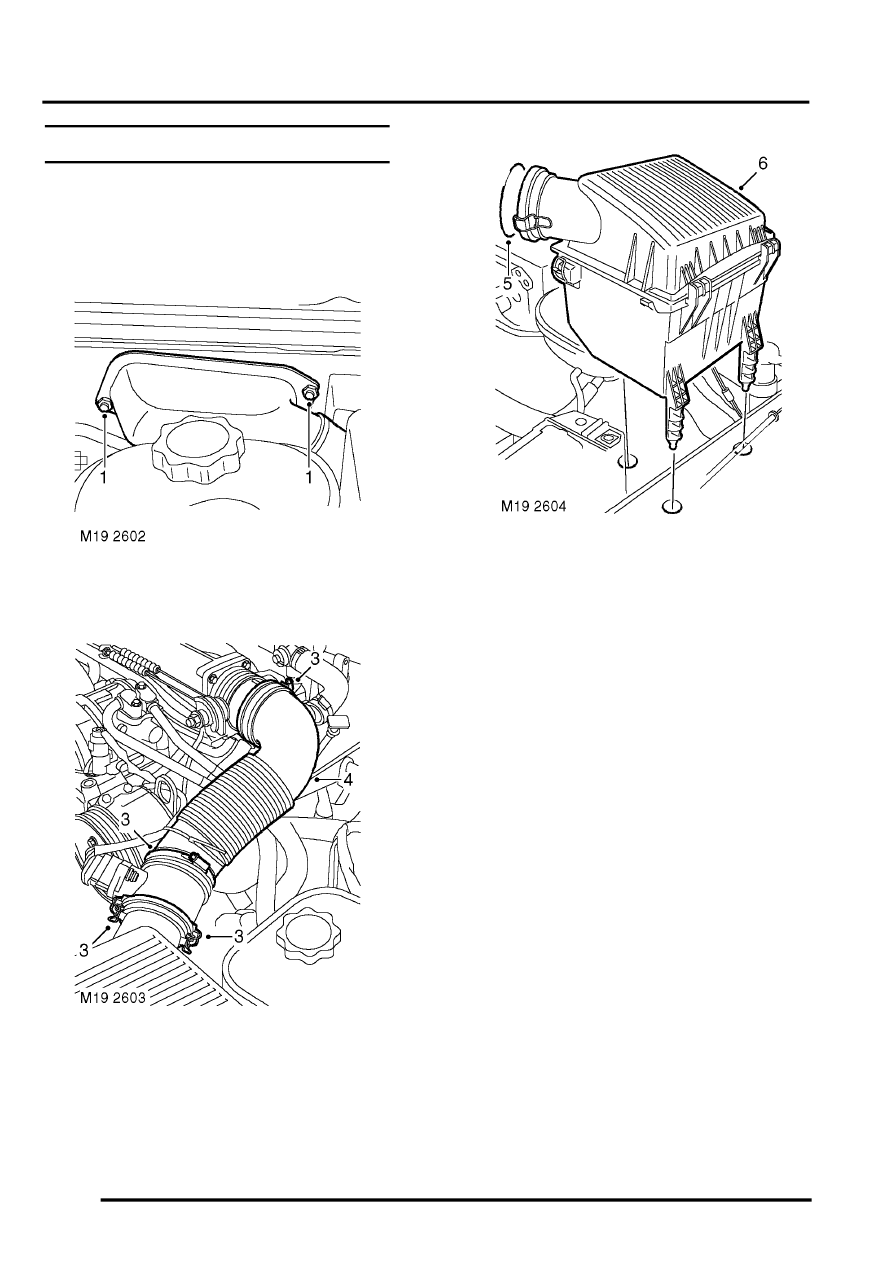

1. Remove 2 nuts securing  air intake ducting.
2. Remove both parts of air intake ducting.

3. Release 2 clips securing MAF sensor,  release

2 clips securing air intake hose.

Note: Pre 03 MY air intake hose illustrated.

4. Release air intake hose and position  aside.

5. Remove and discard MAF sensor  'O'  ring.
6. Release air cleaner assembly from 3

grommets and remove assembly.

Refit

1. Position air cleaner assembly and secure  in

grommets.

2. Fit new 'O' ring to MAF sensor.
3. Position air intake hose, secure MAF sensor

clips and tighten intake hose  clips.

CAUTION: Ensure MAF sensor 'O' ring is
not displaced during fitting.

4. Fit air intake ducting and secure with nuts.
