Glass - front or rear door

DOORS

REPAIRS

76-1-5

Glass - front or rear door

$% 76.31.01

Remove

1. Remove door trim casing.



 +

 DOORS, REPAIRS, Trim casing -

front door.


 +

 DOORS, REPAIRS, Trim casing -

rear door.

2. Carefully release water shedder from  door.
3. Front door glass only: Remove exterior door

mirror.


 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior - electric.

4. Remove inner waist seal.

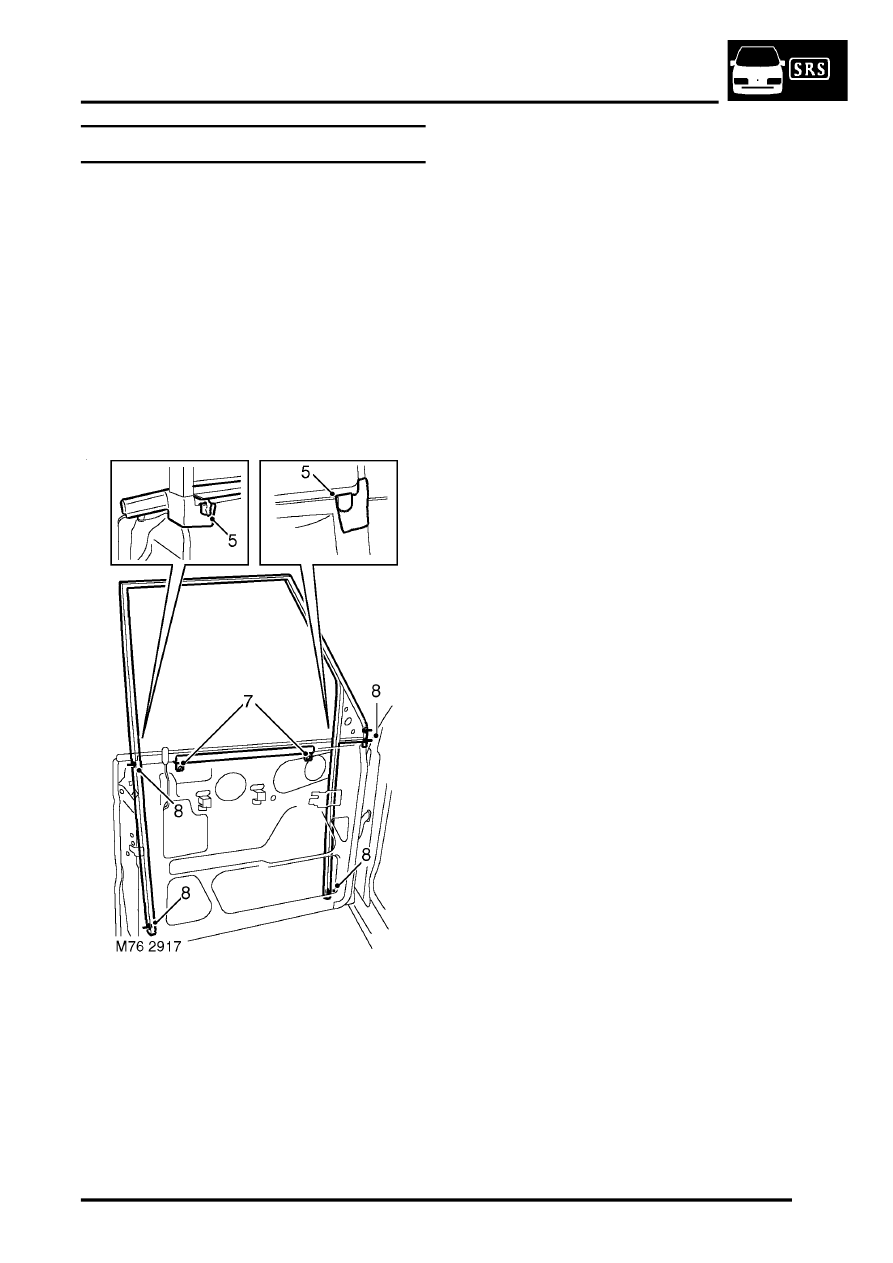

Front door shown, rear door similar

5. Remove 2 clips securing ends of outer  waist

seal.

6. Remove outer waist seal.
7. Remove 2 bolts securing glass to  regulator. If

necessary, lower glass to access bolts.

8. Remove bolts securing frame to door.
9. Remove door frame complete with glass.

10. Slide out and remove glass from frame.

Refit

1. Fit glass to frame.
2. Position frame to door and tighten bolts

securing front door frame to 10 Nm (7 lbf.ft) and
bolts securing rear door frame to 22 Nm  (16
lbf.ft).

3. Secure regulator to glass with  bolts and tighten

to 6 Nm (4.4 lbf.ft).

4. Fit inner and outer waist seal and  secure with

clips.

5. Front door glass only: Fit exterior door mirror.



 +

 EXTERIOR FITTINGS, REPAIRS,

Mirror - exterior - electric.

6. Fit water shedder to door.
7. Fit door trim casing.



 +

 DOORS, REPAIRS, Trim casing -

front door.


 +

 DOORS, REPAIRS, Trim casing -

rear door.
