Radiator (page 2 of 3)

COOLING SYSTEM - V8

26-2-16 REPAIRS

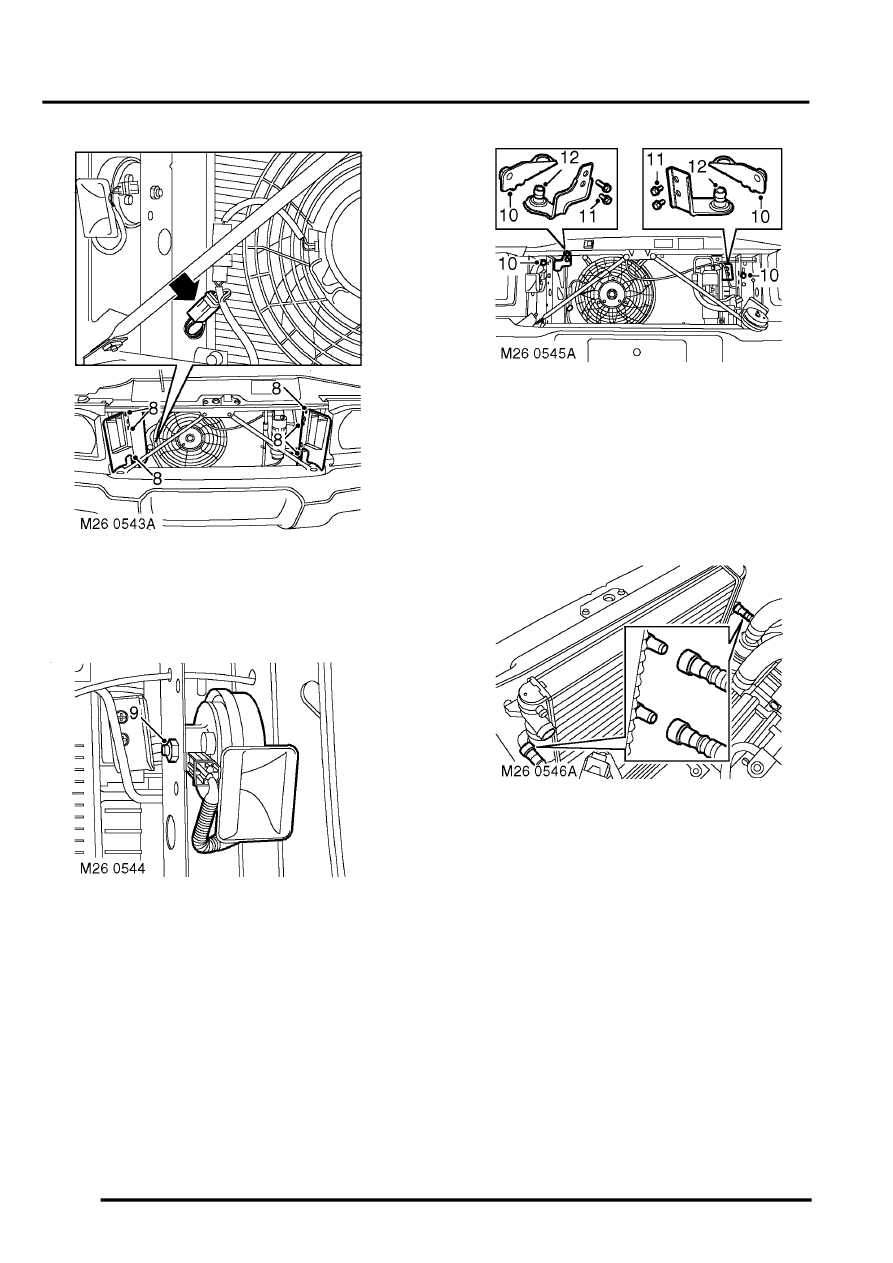

8. Remove 6 scrivets and remove LH and RH  air

deflectors from front panel. Disconnect
multiplug of gearbox oil temperature sensor
(arrowed).

9. Remove nut and move horn aside.

10. Remove 2 bolts securing radiator LH and   RH

upper mounting brackets to body panel  and
remove brackets.

11. Remove 4 screws securing air  conditioning

condenser LH and RH upper  mounting
brackets to condenser.

12. Remove brackets with rubber mounts from

radiator extension brackets.

13. Position absorbent cloth under each  cooler

hose to collect oil spillage.

14. Push against coupling release rings and

disconnect hoses from gearbox  oil cooler.

CAUTION: Always fit plugs to open
connections to prevent contamination.

15. If fitted: Push against coupling release rings

and disconnect hoses from engine oil cooler.
