Master cylinder

CLUTCH - V8

33-2-14 REPAIRS

Master cylinder

$% 33.20.01

CAUTION: Brake fluid will damage paint finished
surfaces. If spilled, immediately remove fluid and
clean area with water.

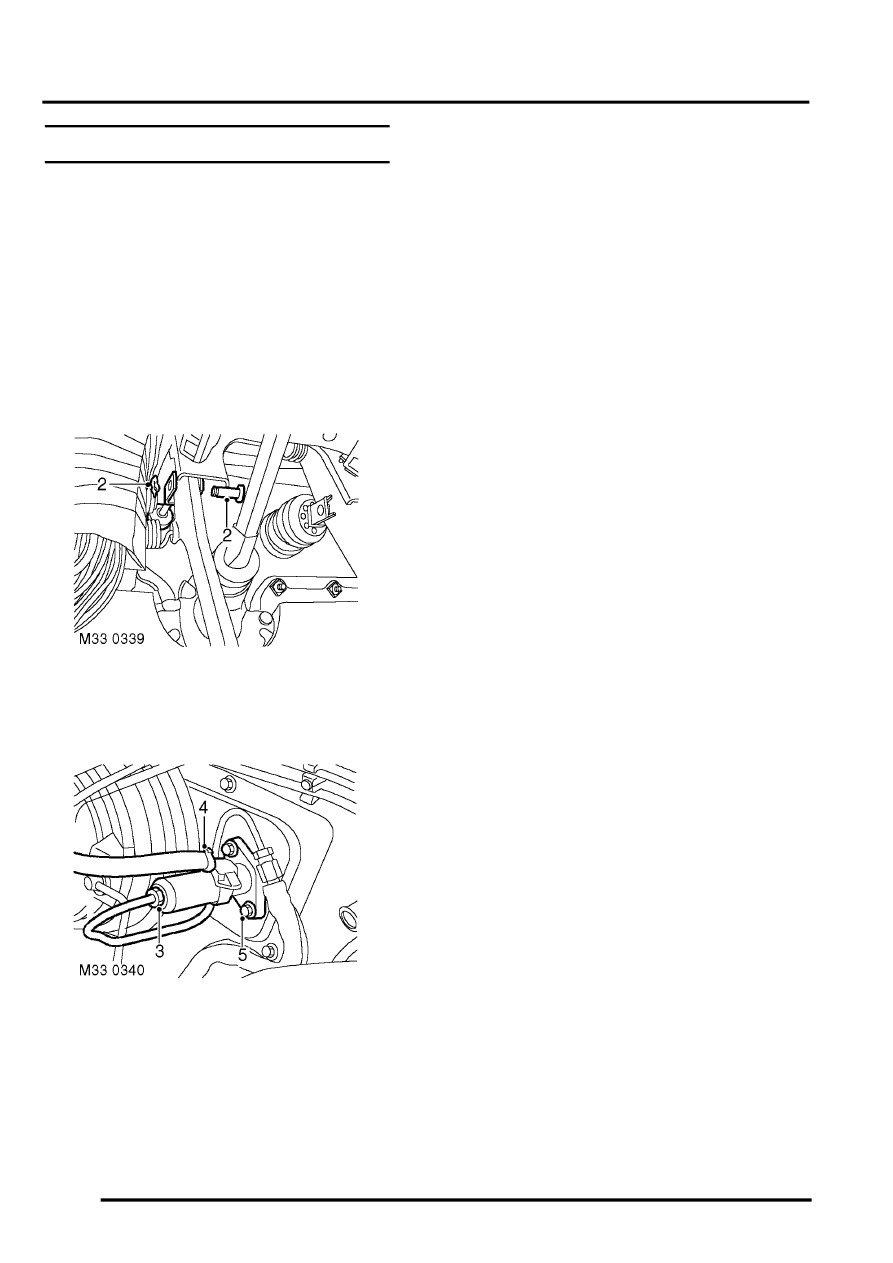

Remove

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Release spring clip securing clutch  pedal

clevis pin and remove pin from push  rod and
clutch pedal.

3. Position container to catch spillage. Disconnect

hydraulic pipe from clutch master cylinder.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Release clip and remove connecting hose from

clutch master cylinder.

5. Remove 2 bolts securing clutch master

cylinder to pedal box and remove clutch  master
cylinder.

Refit

1. Clean master cylinder and pedal box  mating

faces.

2. Position clutch master cylinder  to pedal box, fit

bolts and tighten to   25 Nm (18 lbf.ft).

3. Position clevis pin to push-rod and  clutch pedal

and secure with spring clip.

4. Fit connecting hose to brake master cylinder

and tighten clip.

5. Position hydraulic pipe and tighten union to 18

Nm (13 lbf.ft).

6. Bleed clutch.

 +

 CLUTCH - V8, ADJUSTMENTS,

Clutch hydraulic system - bleed.

7. Remove stand(s) and lower vehicle.
