Starter motor - V8

CHARGING AND STARTING

REPAIRS

86-1-7

Starter motor - V8

$% 86.60.01

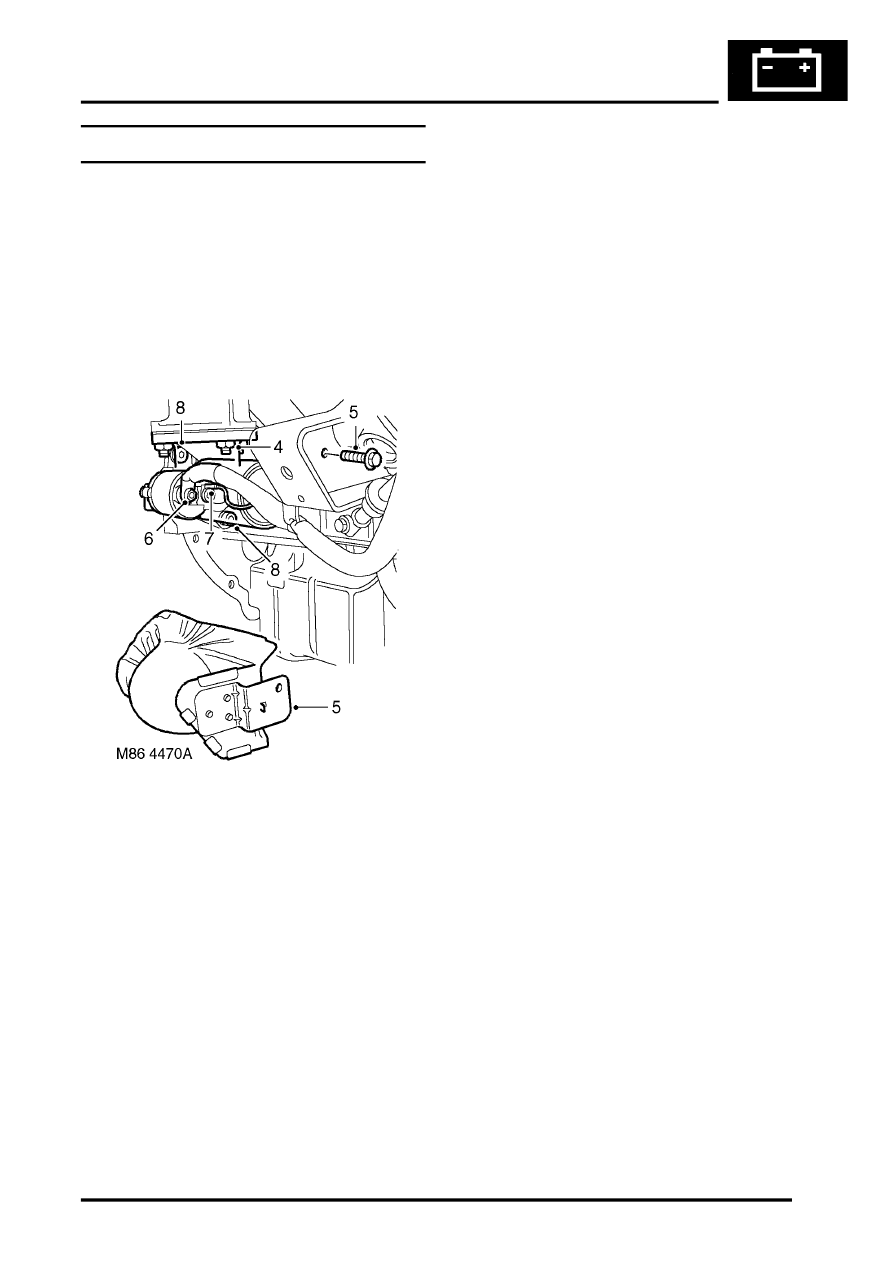

Remove

1. Release fixings and remove battery cover.
2. Disconnect battery earth lead.
3. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

4. Remove 3 nuts securing exhaust flange to

front pipe, release front pipe and collect
gasket.

5. Remove bolt securing heat shield to  engine

mounting bracket, release heat shield  from
starter motor and remove from vehicle.

6. Remove nut securing battery lead to  starter

solenoid and release lead.

7. Disconnect Lucar connector from starter

solenoid.

8. Remove 2 Allen bolts securing starter motor

and remove starter motor from engine.

Refit

1. Clean starter motor and mating face on engine.
2. Fit starter motor and tighten Allen bolts to 44

Nm (32 lbf.ft).

3. Connect Lucar connector to starter solenoid.
4. Fit battery lead to solenoid and tighten nut.
5. Position heat shield to starter motor, locate tag

in engine mounting bracket, fit bolt and tighten
to 10 Nm (7 lbf.ft).

6. Clean exhaust manifold and front pipe  mating

faces.

7. Using a new gasket, position front  pipe, fit nuts

and tighten to 30 Nm (22 lbf.ft).

8. Remove stand(s) and lower vehicle.
9. Connect battery earth lead.

10. Fit battery cover and secure fixings.
