Alternator - V8

CHARGING AND STARTING

REPAIRS

86-1-3

Alternator - V8

$% 86.10.02

Remove

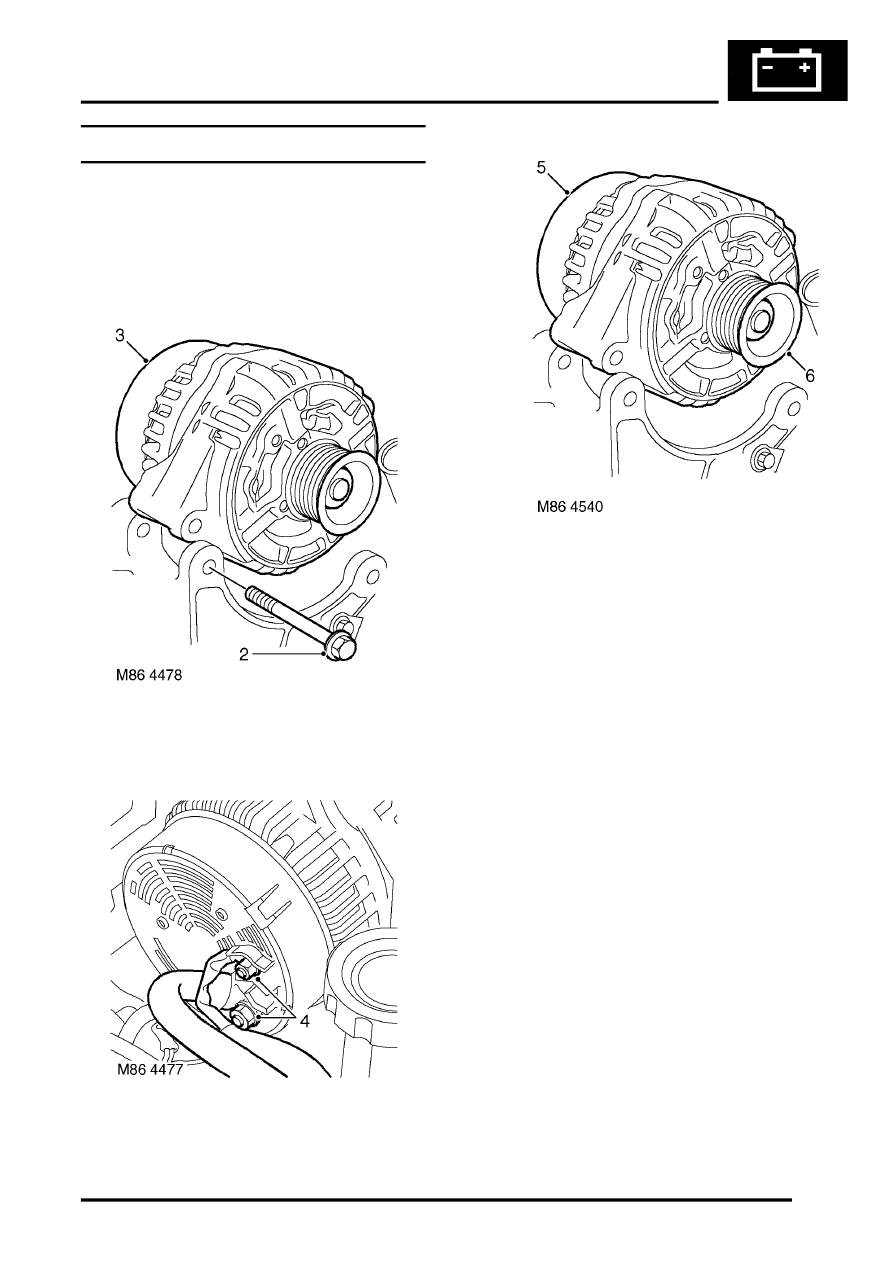

1. Remove auxiliary drive belt.

 +

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.

2. Remove 2 bolts securing alternator to

mounting bracket.

3. Release alternator from mounting bracket

4. Remove nuts securing alternator cables,  and

release cables.

5. Remove alternator from mounting bracket.
6. Remove pulley from alternator.

Refit

1. Fit alternator pulley and tighten nut to 80 Nm

(59 lbf.ft).

2. Position alternator to mounting bracket.
3. Connect alternator cables and tighten B+ nut to

18 Nm (13 lbf.ft), and D+ nut to 5 Nm (3.7 lbf.ft).

4. Locate alternator in mounting bracket.
5. Fit alternator mounting bolts and tighten to 45

Nm (33 lbf.ft).

6. Fit auxiliary drive belt.

 +

 CHARGING AND STARTING,

REPAIRS, Belt - auxiliary drive.
