Modulator unit - ABS

BRAKES

REPAIRS

70-49

Modulator unit - ABS

$% 70.65.49

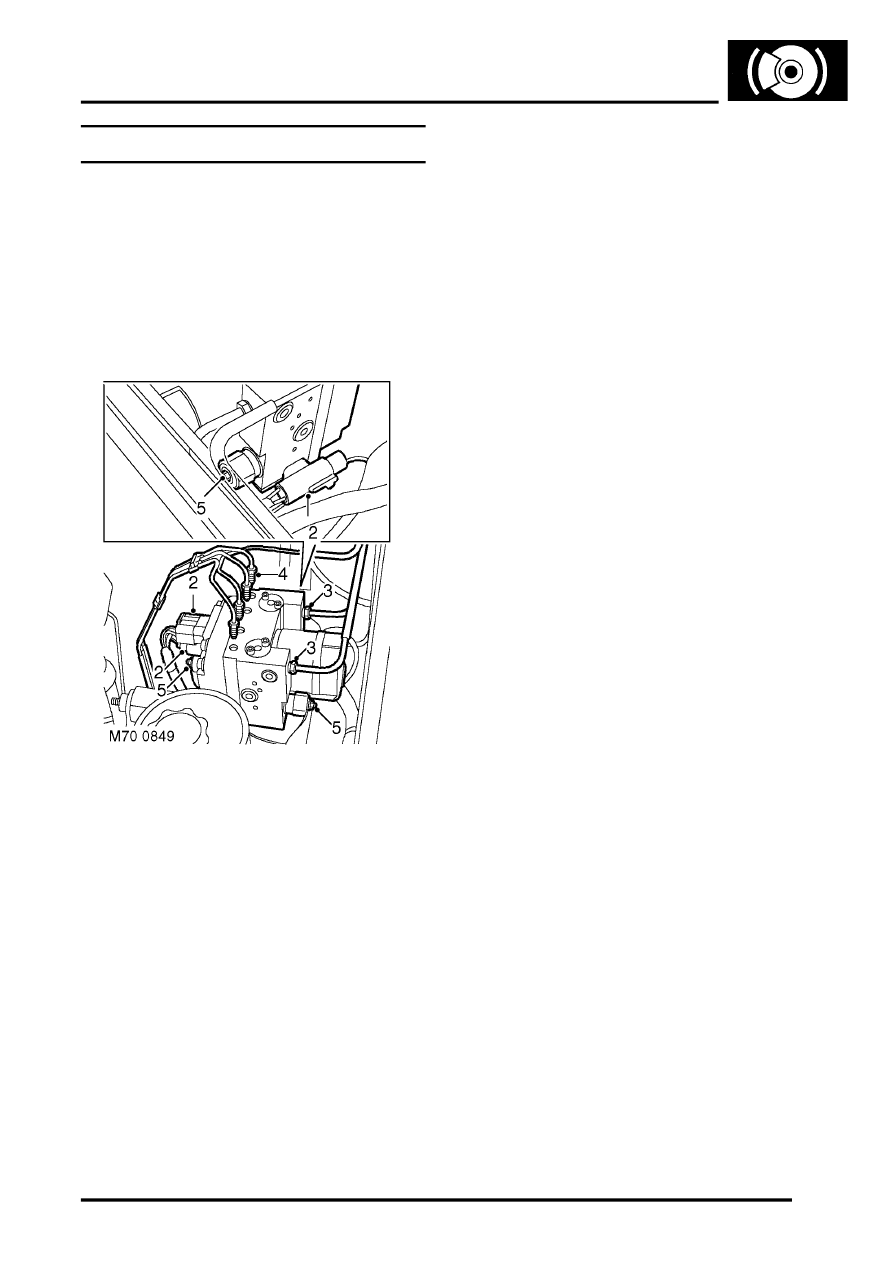

Remove

1. Position cloth under modulator to absorb fluid

spillage.

CAUTION: Brake fluid will damage paint
finished surfaces. If spilled, immediately
remove fluid and clean area with water.

2. Disconnect 3 multiplugs from ABS  modulator.
3. Disconnect 2 inlet brake pipe unions from pump

side of modulator.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Disconnect 4 outlet brake pipe unions from top

of modulator.

CAUTION: Always fit plugs to open
connections to prevent contamination.

5. Loosen 3 nuts securing modulator to mounting

bracket.

6. Release and remove modulator from mounting

bracket.

7. Remove 3 mounting rubbers from  modulator.

Refit

1. Position mounting rubbers to modulator.
2. Position  modulator to mounting bracket,

tighten nuts to 9 Nm (7 lbf.ft).

3. Clean brake pipe unions.
4. Connect brake pipe unions to modulator

ensuring pipes are connected to their correct
ports.

5. Tighten  13 mm unions to 22 Nm  (16 lbf.ft) and

11 mm unions to 14 Nm  (10 lbf.ft).

6. Connect multiplugs to modulator.
7. Bleed brakes.

 +

 BRAKES, ADJUSTMENTS, Brake

system bleeding.

8. To ensure correct operation, the ABS  system

MUST be tested using TestBook.
