Cable - handbrake

BRAKES

70-36

REPAIRS

Cable - handbrake

$% 70.35.25

Remove

1. Remove centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - manual
models.

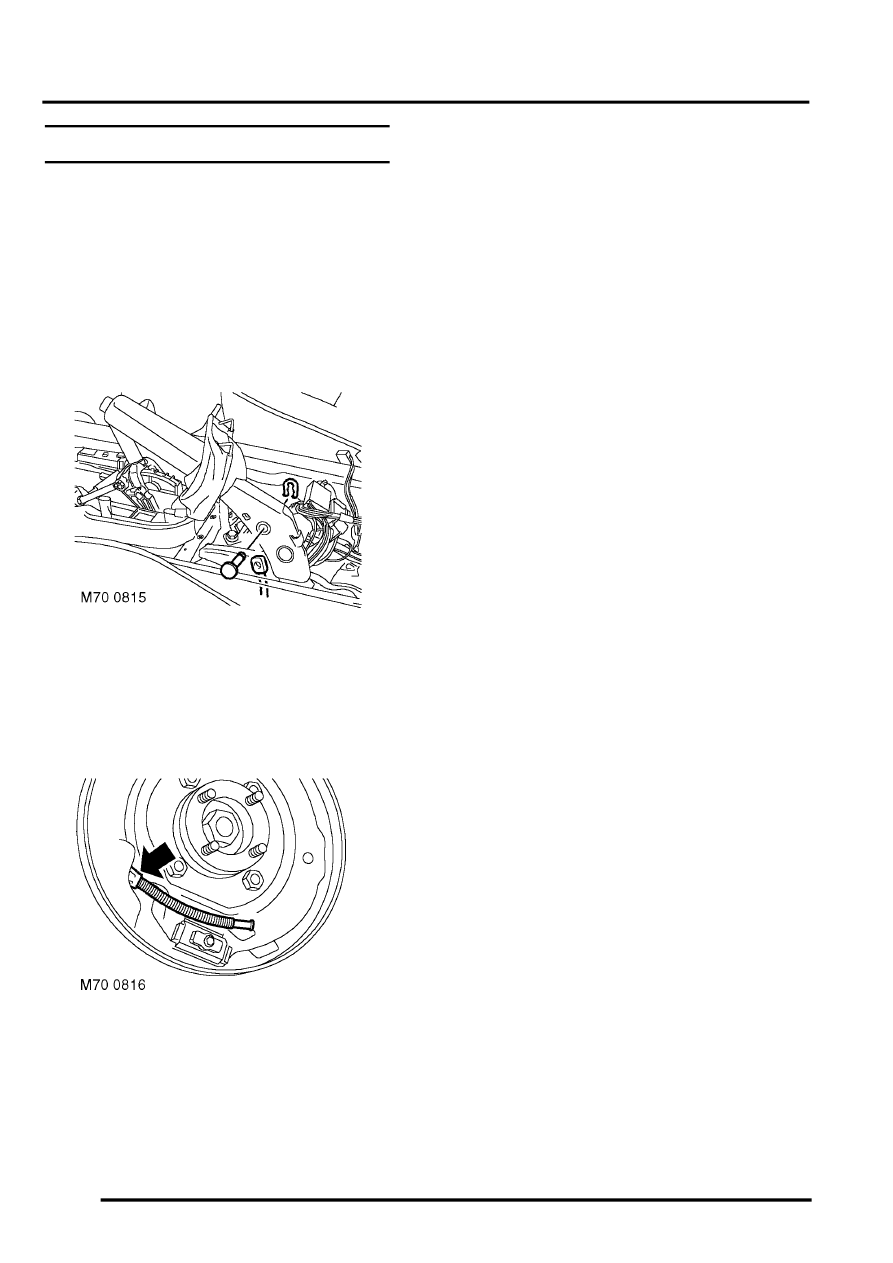

2. Remove clip and clevis pin securing  cable to

hand brake lever.

3. Remove brake shoes from hand brake

assembly.


 +

 BRAKES, REPAIRS, Brake shoes -

handbrake.

4. From below the vehicle, pull handbrake cable

through  transmission tunnel.

5. Release handbrake cable from backplate.

Refit

1. Fit and secure handbrake cable to  backplate.
2. Position hand brake cable through

transmission tunnel.

3. Fit brake shoes to hand brake assembly.



 +

 BRAKES, REPAIRS, Brake shoes -

handbrake.

4. Align cable to hand brake lever and  secure with

clip and clevis pin.

5. Fit centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.


 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - manual
models.

6. Adjust handbrake.



 +

 BRAKES, ADJUSTMENTS,

Handbrake.
