Brake pads - rear

BRAKES

REPAIRS

70-39

Brake pads - rear

$% 70.40.10

WARNING: Brake pads must be renewed in axle
sets only, otherwise braking efficiency may be
impaired.

Remove

1. Raise rear of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove road wheel(s).

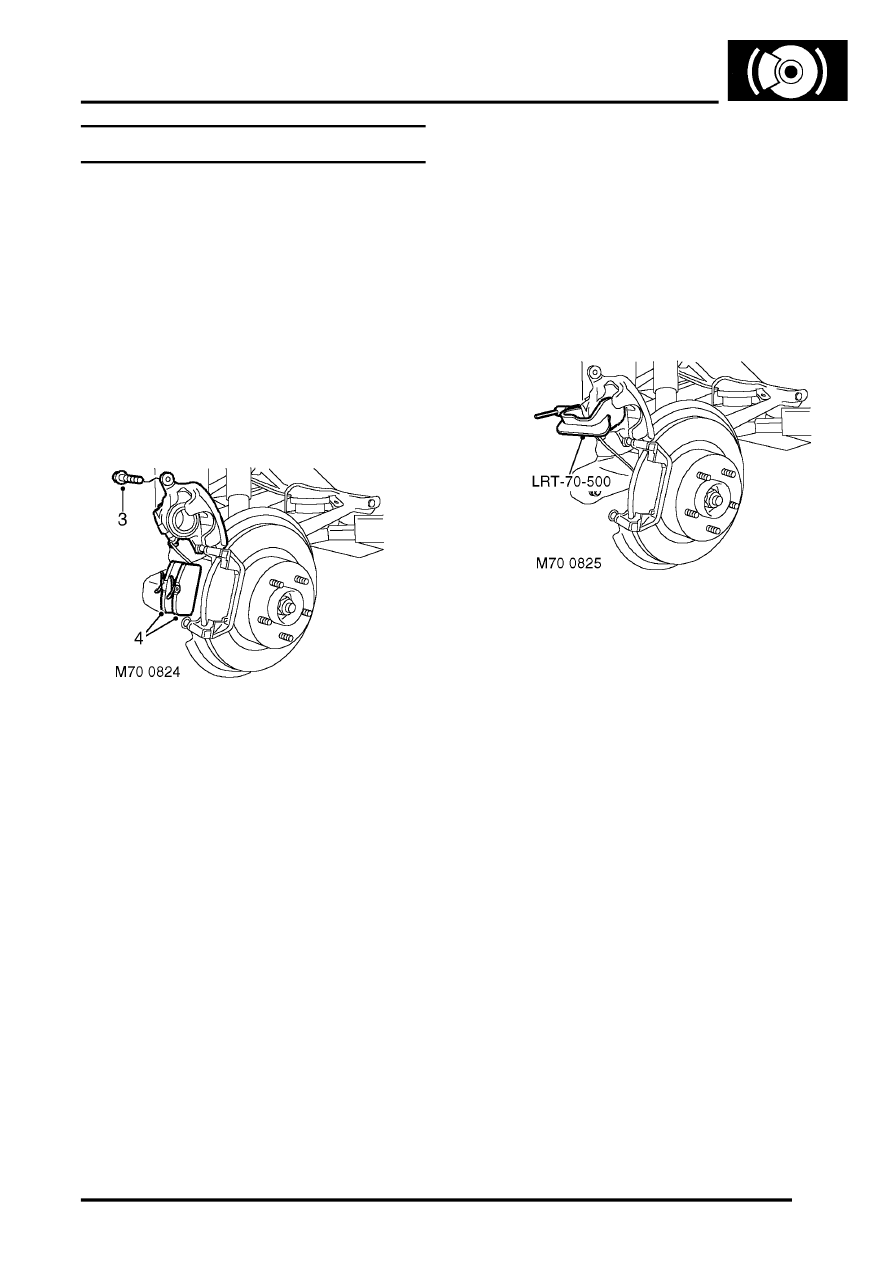

3. Remove lower guide pin bolt from  caliper and

pivot caliper housing upwards.

4. Remove 2 brake pads from caliper  carrier.

Shims are part of the brake pads.

Refit

1. Rotate disc by hand and scrape all scale  and

rust from around edge of disc.

2. Scrape rust from pad locating surfaces  on

caliper.

3. Clean dust from calipers using brake  cleaning

fluid.

WARNING: Do not use compressed air to
clean brake components. Dust from friction
materials can be harmful if inhaled.

4. Using tool LRT-70-500, press caliper  pistons

fully into bores. Ensure that displaced fluid
does not  overflow from reservoir.

5. Fit pads to caliper carrier.
6. Lower caliper housing over pads.
7. Ensure flats on guide pins  locate with lugs on

caliper housing.  fit new pivot bolt and tighten to
30 Nm (22 lbf.ft).

8. Fit  road wheel(s) and tighten nuts to 140 Nm

(103 lbf.ft).

9. Remove stand(s) and lower vehicle.

10. Depress brake several times to set pad to disc

clearance.

11. Check and top-up brake fluid.
