ALARM SYSTEM AND HORN (Description): DESCRIPTION AND OPERATION (page 4 of 12)

ALARM SYSTEM AND HORN

86-4-8

DESCRIPTION AND OPERATION

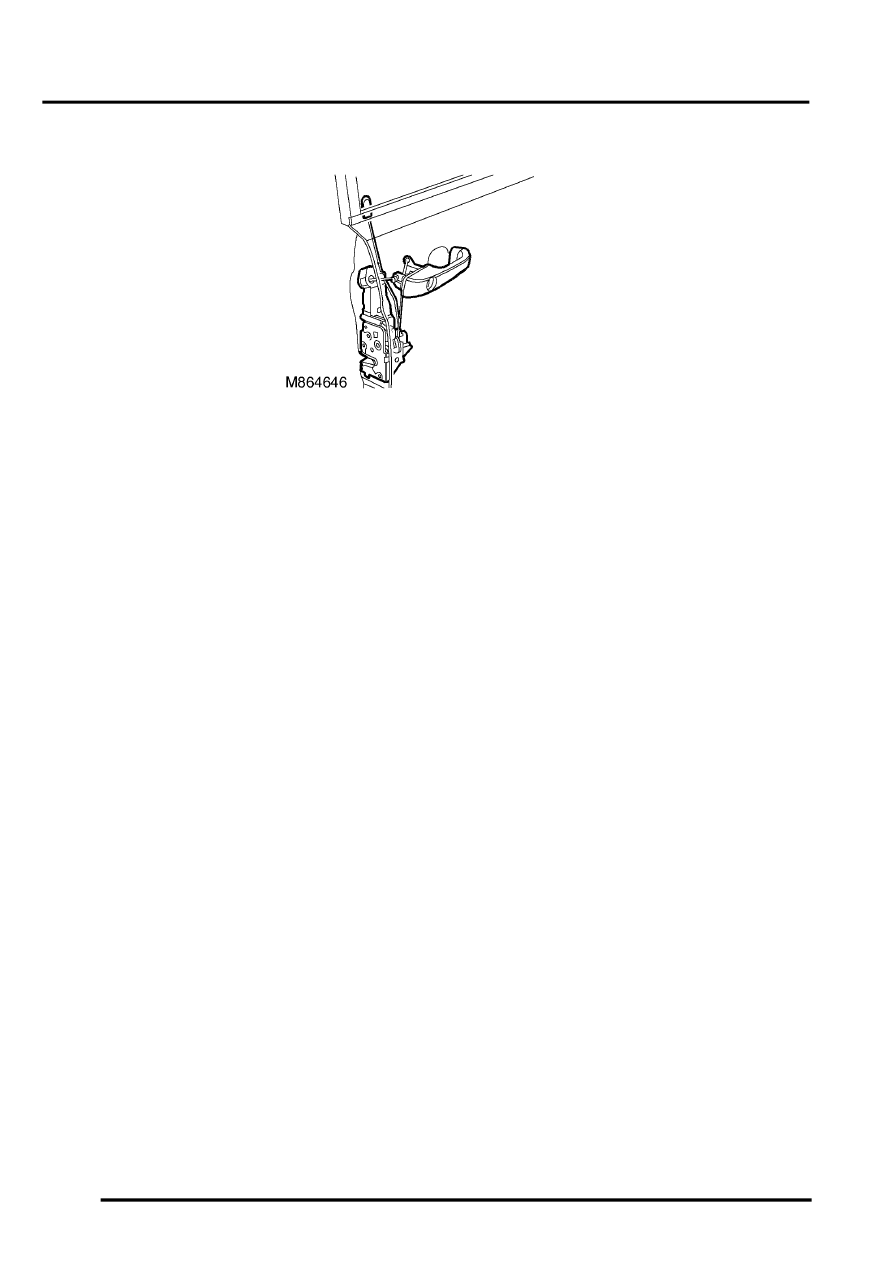

Door lock actuators

The door lock actuators are D type latches.  The door locks allow the vehicle to be locked/unlocked  and super locked
to prevent access to the vehicle via the interior door handles.

Input/Output
The driver's door lock actuator has a dedicated 12 volts power supply from the passenger compartment fuse box to
energise the locking action of the door lock actuator.  The passenger and rear door lock actuators share a 12 volts
power supply from the passenger compartment fuse box to energise the locking action of the door lock actuator.

To perform the super locking action all the door lock actuators receive a 12 volts power supply from the passenger
compartment fuse box.

To perform the unlocking action for all the doors, a 12 volts power supply from the passenger compartment fuse box
is supplied to the door lock actuators.
