Evaporator and motor assembly - rear

AIR CONDITIONING

REPAIRS

82-43

Evaporator and motor assembly - rear

$% 82.26.21

Remove

1. Depressurise air conditioning system.

 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

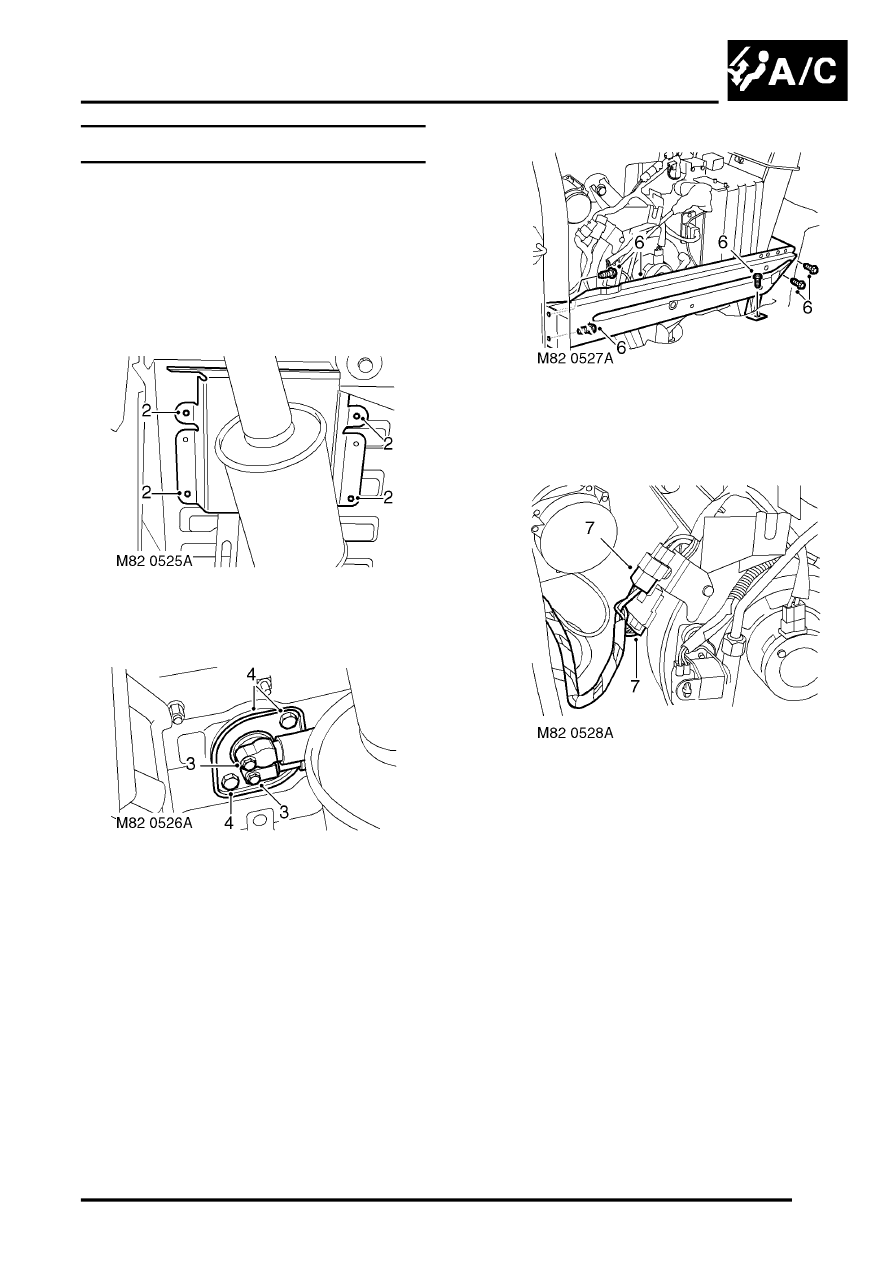

2. V8 models:  Remove 4 clips securing rear

exhaust  heat shield and remove heat shield.

3. Remove 2 bolts securing high and low

pressure pipes, release pipes and discard  'O'
rings.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Remove 2 bolts securing grommet flange  to

body and remove flange.

5. Remove LH rear lower trim casing.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - side - loadspace.

6. Remove 5 bolts securing seat support  bracket

and remove bracket.

7. Disconnect A/C harness multiplugs from  body

harness.
