Condenser (page 2 of 2)

AIR CONDITIONING

82-32

REPAIRS

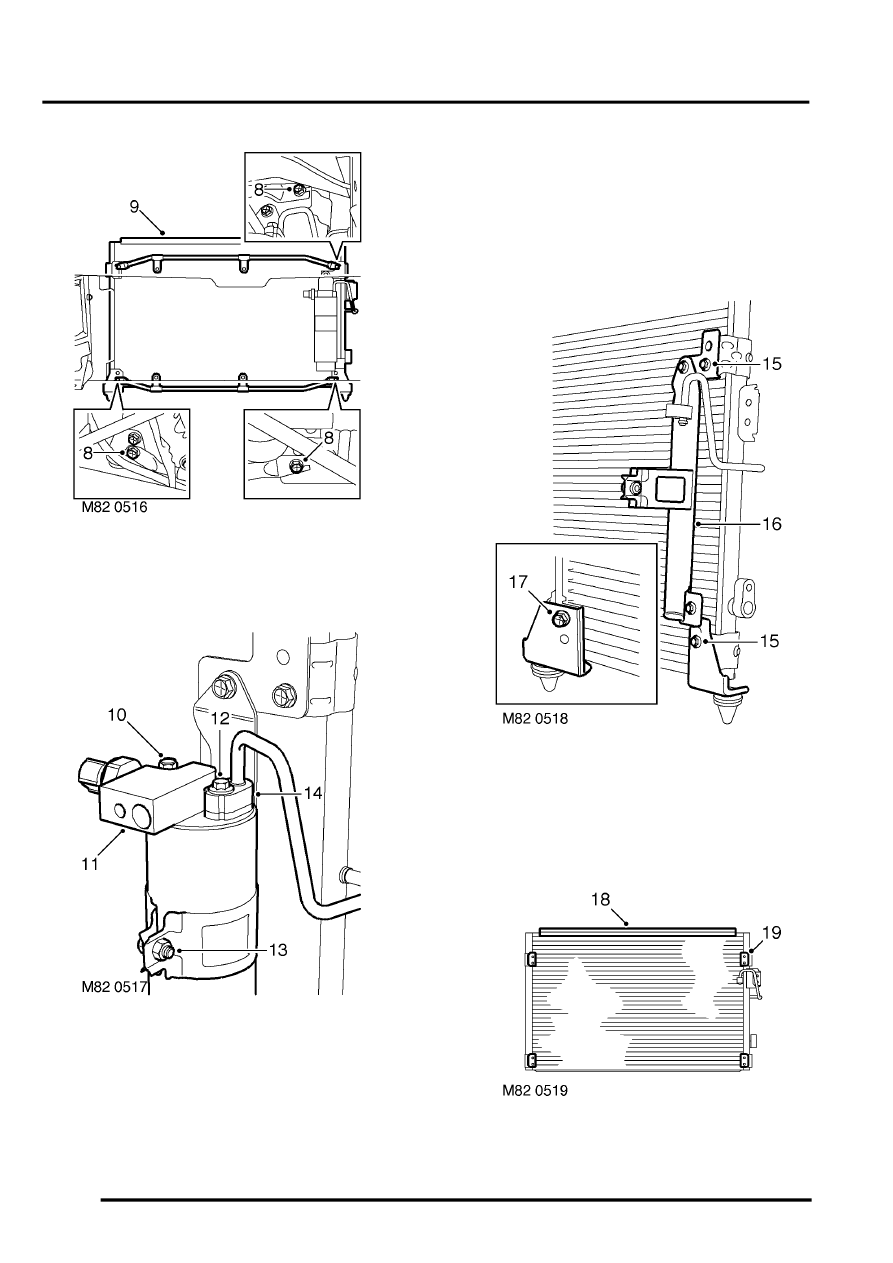

8. Remove 3 remaining bolts securing cooling fan

support rails to condenser.

9. Remove condenser.

10. Remove bolt securing adaptor block to receiver

drier.

11. Remove adaptor block from receiver drier and

discard 'O' ring.

CAUTION: Always fit plugs to open
connections to prevent contamination.

12. Remove bolt securing condenser pipe to

receiver drier.

13. Remove clamp bolt receiver drier to bracket

and remove drier from bracket.

14. Remove and discard 'O' ring from condenser

pipe.

CAUTION: Always fit plugs to open
connections to prevent contamination.

15. Remove 2 remaining bolts securing  receiver

drier brackets and condenser LH  mounting
bracket to condenser.

16. Remove mounting bracket assembly.
17. Remove remaining bolt securing condenser RH

mounting and remove mounting.

18. Remove sealing strip from outer upper seam of

condenser.

19. Remove captive nut plates from condenser.
